| № поз. |
Номер детали |
Наименование детали |
|

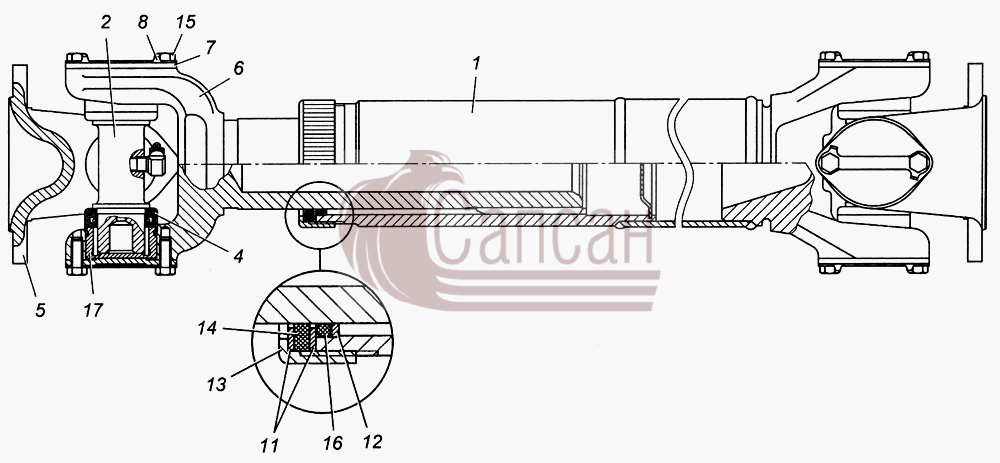

1
|
Э4308-2201015
|
Вал карданный
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: Э4308
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 015
|
|
2
|
5320-2205026
|
Крестовина в сборе
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный среднего моста
Порядковый номер детали: 026
|
|
4
|
5320-2205042
|
Уплотнение подшипника торцовое в сборе
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный среднего моста
Порядковый номер детали: 042
|
|
5
|
5320-2205023
|
Вилка-фланец
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный среднего моста
Порядковый номер детали: 023
|
|
6
|
5320-2205048
|
Вилка скользящая
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный среднего моста
Порядковый номер детали: 048
|
|
7
|
5320-2205050
|
Пластина опорная подшипника
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный среднего моста
Порядковый номер детали: 050
|
|
8
|
5320-2205051
|
Пластина стопорная болтов
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный среднего моста
Порядковый номер детали: 051
|
|
11
|
5320-2205089-01
|
Шайба разрезная
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный среднего моста
Порядковый номер детали: 089
|
|
12
|
5320-2205117
|
Шайба разрезная
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный среднего моста
Порядковый номер детали: 117
|
|
13
|
5320-2205217-01
|
Гайка
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный среднего моста
Порядковый номер детали: 217
|
|
14
|
5320-2205221
|
Кольцо сальника
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный среднего моста
Порядковый номер детали: 221
|
|
15
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 16
Кол-во на "": 16
Кол-во на "": 16
Кол-во на "": 16
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
16
|
864220
|
Кольцо уплотнительное
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
|
17
|
804807К5С10
|
Подшипник игольчатый в сборе
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Покрытие: лужение
|
