| № поз. |
Номер детали |
Наименование детали |
|

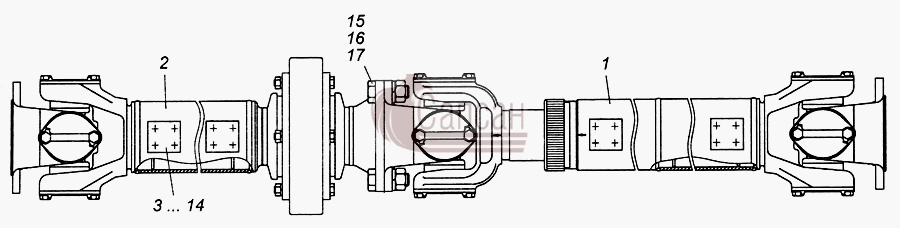

1
|
Э4308-2201011
|
Вал карданный заднего моста в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: Э4308
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 011
|
|
2
|
Э4308-2202011
|
Вал карданный промежуточный с опорой в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: Э4308
Группа: Валы карданные
Подгруппа: Вал карданный основной (промежуточный)
Порядковый номер детали: 011
|
|
3
|
5320-2201070
|
Пластина балансировочная
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Примечание:
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 070
|
|
4
|
5320-2201071
|
Пластина балансировочная
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Примечание:
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 071
|
|
5
|
5320-2201072
|
Пластина балансировочная
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Примечание:
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 072
|
|
6
|
5320-2201073
|
Пластина балансировочная
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Примечание:
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 073
|
|
7
|
5320-2201074
|
Пластина балансировочная
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Примечание:
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 074
|
|
8
|
5320-2201075
|
Пластина балансировочная
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Примечание:
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 075
|
|
9
|
5320-2201076
|
Пластина балансировочная
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Примечание:
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 076
|
|
10
|
5320-2201077
|
Пластина балансировочная
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Примечание:
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 077
|
|
11
|
5320-2201078
|
Пластина балансировочная
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Примечание:
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 078
|
|
12
|
5320-2201079
|
Пластина балансировочная
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Примечание:
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 079
|
|
13
|
5320-2201080
|
Пластина балансировочная
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Примечание:
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 080
|
|
14
|
5320-2201081
|
Пластина балансировочная
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Примечание:
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 081
|
|
15
|
853025
|
Болт М16х1,5-6gх42
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Покрытие: без покрытия
|
|
16
|
1/21641/21
|
Гайка М16х1,5-6Н
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
17
|
1/05172/77
|
Шайба 16 пружинная
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
