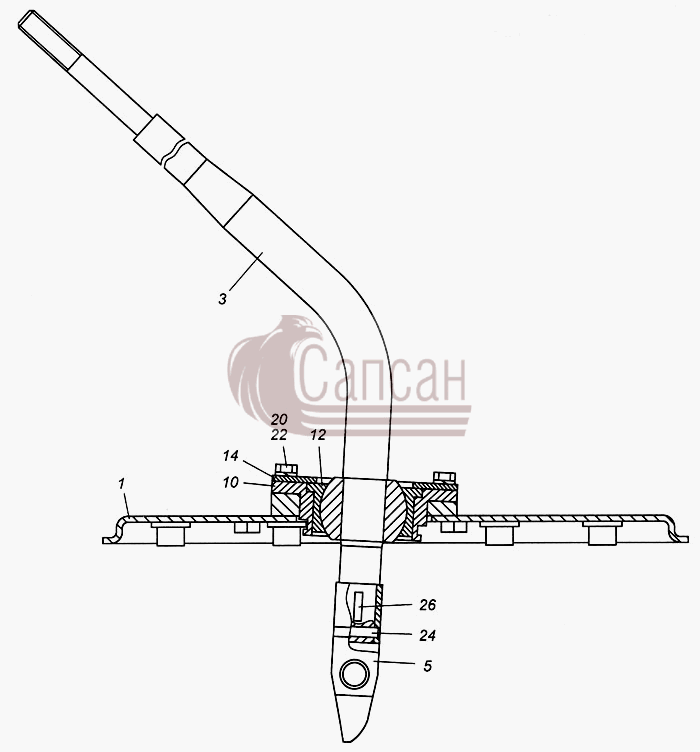

| № поз. |
Номер детали |
Наименование детали |
|
1
|
4308-1703233
|
Опора рычага переключения передач
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 4308
Группа: Коробка передач
Подгруппа: Механизм управления КПП
Порядковый номер детали: 233
|
|
3
|
4308-1703245
|
Рычаг переключения передач
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 4308
Группа: Коробка передач
Подгруппа: Механизм управления КПП
Порядковый номер детали: 245
|
|
5
|
4308-1703494
|
Вилка с втулкой в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 4308
Группа: Коробка передач
Подгруппа: Механизм управления КПП
Порядковый номер детали: 494
|
|
10
|
161.1703220
|
Втулка
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 161
Группа: Коробка передач
Подгруппа: Механизм управления КПП
Порядковый номер детали: 220
|
|
12
|
161.1703221
|
Втулка наконечника рычага
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 161
Группа: Коробка передач
Подгруппа: Механизм управления КПП
Порядковый номер детали: 221
|
|
14
|
142.1703222
|
Крышка
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 142
Группа: Коробка передач
Подгруппа: Механизм управления КПП
Порядковый номер детали: 222
|
|
20
|
1/09024/21
|
Болт М6-6gх20
Кол-во на "": 6
Кол-во на "": 6
Кол-во на "": 6
Кол-во на "": 6
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
22
|
1/05164/73
|
Шайба 6 пружинная
Кол-во на "": 6
Кол-во на "": 6
Кол-во на "": 6
Кол-во на "": 6
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
24
|
1/03350/10
|
Штифт 5х22 табл. ВАЗ 12206
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: без покрытия
|
|
26
|
870806
|
Шпонка сегментная 4х6,5х16
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
