Гидромуфта привода вентилятора

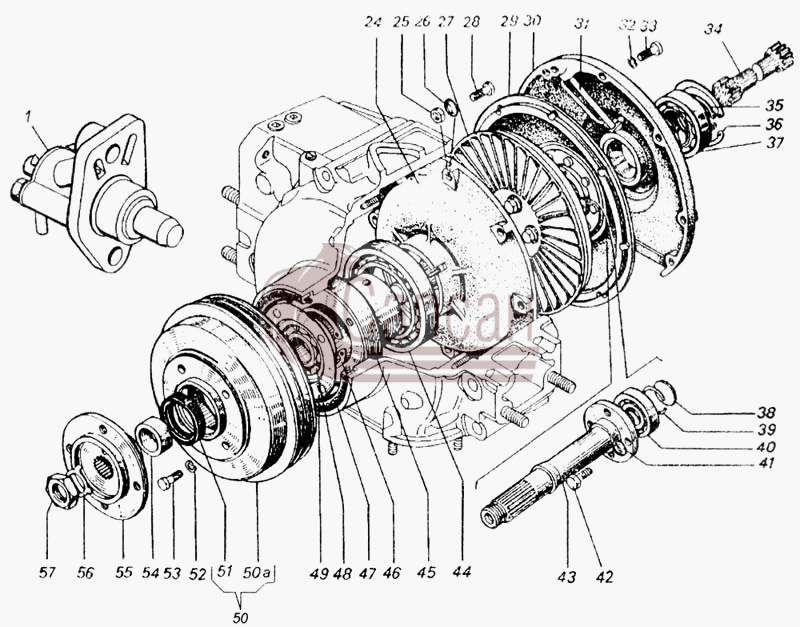

Гидромуфта привода вентилятораКамАЗ 65115
Масштаб: - +  100%  Изображение целиком
№ поз. Номер детали Наименование детали
1 740.1318210-01 Включатель гидромуфты в сборе
24 740.1318032 Колесо ведущее гидромуфты
25 1/61008/11 Гайка М8х1,25-6Н
26 1/11980/73 Шайба пружинная коническая 8х15
27 740.1318046 Колесо ведомое гидромуфты
28 1/60438/21 Болт М8-6gх30
29 740.1318028 Вал ведущий с кожухом в сборе
30 740.1318075 Корпус подшипника гидромуфты
31 740.1318080 Трубка корпуса подшипника гидромуфты
32 1/05166//73 Шайба пружинная
33 870353 Винт М8-6gх35
34 740.1318082 Вал привода гидромуфты
35 740.1318066 Кольцо упорное
36 740.1318064 Кольцо упорное
37 207К Подшипник шариковый ведущего вала
38 740.1318084 Шайба ограничительная
39 740.1318086 Кольцо стопорное
40 204А Подшипник шариковый радиальный однорядный в сборе
41 1/11980/77 Шайба 8 коническая пружинная
42 1/60434/21 Болт М8-6gх20
43 740.1318040 Вал ведомый гидромуфты
44 740.1318174-10 (114) Подшипник шариковый
45 740.1318162 Вал шкива привода вентилятора
46 862806 Кольцо Б 62 ГОСТ 13943-68
47 740.1318166-01 Манжета с пружиной в сборе
48 864713 (305) Подшипник шариковый передний
49 740.1318182-10 Прокладка шкива привода генератора и водяного насоса
50 740.13-1318158 Шкив привода генератора и водяного насоса с манжетой в сборе
51 740.1318186-01 Манжета с пружиной в сборе
52 1/05166/73 Шайба 8 пружинная
53 1/60434/21 Болт М8-6gх20
54 740.1318194 Втулка манжеты
55 740.1308035 Ступица вентилятора
56 870864 Шайба стопорная
57 1/07268/21 Гайка низкая М22х1,5-6Н
5000 740.13-1318160 Шкив привода генератора и водяного насоса
