| № поз. |
Номер детали |
Наименование детали |
|
|

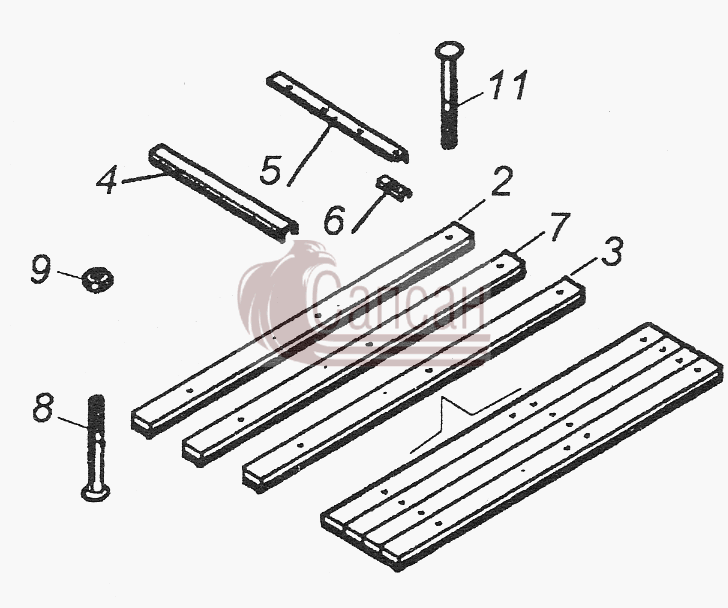

4310-8522030
|
Щит N 1 настила пола крайний в сборе
Модель: 4310
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 030
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных
Вид изделия: 40-49 - винты
Вид покрытия: 2 - кадмиевое с хроматированием (П21)
|
|
|
431007-8522030
|
Щит N1 настила пола
Модель: 431007
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 030
|
|
2
|
4310-8522016
|
Доска правая
Кол-во на "": 1
Модель: 4310
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 016
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных
Вид изделия: 40-49 - винты
Вид покрытия: 1 - цинковое с хроматированием (цинкование и пассивирование(П29)
|
|
2
|
431007-8522016
|
Доска щита N1 правая
Кол-во на "": 1
Модель: 431007
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 016
|
|
3
|
4310-8522017
|
Доска левая
Кол-во на "": 1
Модель: 4310
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 017
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных
Вид изделия: 40-49 - винты
Вид покрытия: 1 - цинковое с хроматированием (цинкование и пассивирование(П29)
|
|
3
|
431007-8522017
|
Доска щита N1 левая
Кол-во на "": 1
Модель: 431007
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 017
|
|
4
|
5320-8522021
|
Планка щита пола
Кол-во на "": 2
Модель: 5320
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 021
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных
Вид изделия: 50-54 - шпильки
Вид покрытия: 3 - многослойное медь-никель (никелирование и полировка (П6)
|
|
5
|
5320-8522022
|
Угольник крепления щита пола
Кол-во на "": 1
Модель: 5320
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 022
|
|
6
|
5320-8522023
|
Прижим щита пола
Кол-во на "": 3
Модель: 5320
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 023
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных
Вид изделия: 50-54 - шпильки
Вид покрытия: 3 - многослойное медь-никель (никелирование и полировка (П6)
|
|
7
|
4310-8522028
|
Доска средняя
Кол-во на "": 2
Модель: 4310
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 028
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных
Вид изделия: 40-49 - винты
Вид покрытия: 1 - цинковое с хроматированием (цинкование и пассивирование(П29)
|
|
7
|
431007-8522028
|
Доска щита N1 средняя
Кол-во на "": 2
Модель: 431007
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 028
|
|
8
|
210385
|
Болт М8-6gх50 ОСТ 37.001.106-75
Кол-во на "": 9
Покрытие: без покрытия
|
|
9
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 12
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
11
|
210383
|
Болт
Кол-во на "": 3
Покрытие: без покрытия
|
