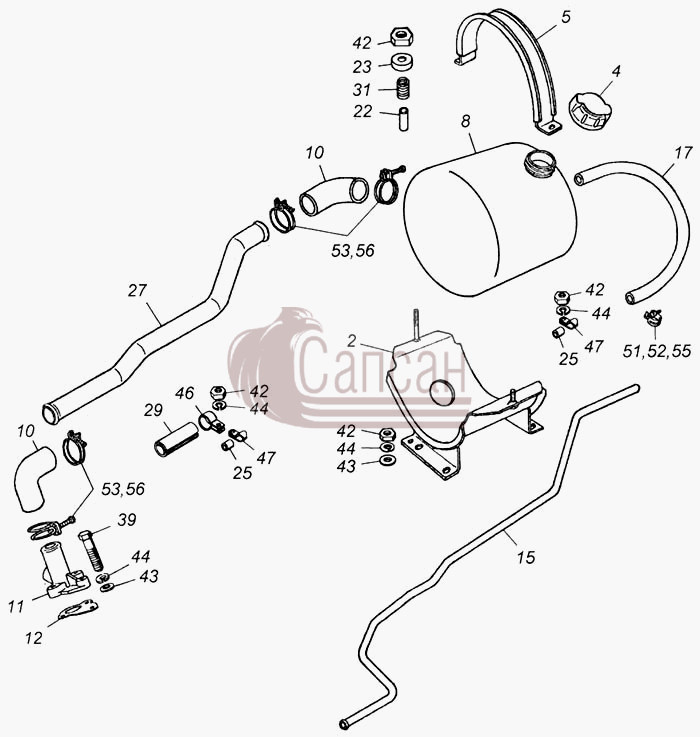

| № поз. |
Номер детали |
Наименование детали |
|
2
|
5320-1311025-30
|
Кронштейн (сварка)
Модель: 5320
Группа: Система охлаждения
Подгруппа: Бачок расширительный
Порядковый номер детали: 025
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
5320-1311060
|
Пробка расширительного бачка в сборе
Модель: 5320
Группа: Система охлаждения
Подгруппа: Бачок расширительный
Порядковый номер детали: 060
|
|
5
|
5320-1311086-30
|
Скоба верхняя в сборе
Модель: 5320
Группа: Система охлаждения
Подгруппа: Бачок расширительный
Порядковый номер детали: 086
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
8
|
5320-1311010-30
|
Бачок расширительный в сборе
Модель: 5320
Группа: Система охлаждения
Подгруппа: Бачок расширительный
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
10
|
5320-1311049
|
Рукав
Модель: 5320
Группа: Система охлаждения
Подгруппа: Бачок расширительный
Порядковый номер детали: 049
|
|
11
|
5320-1311055
|
Патрубок
Модель: 5320
Группа: Система охлаждения
Подгруппа: Бачок расширительный
Порядковый номер детали: 055
|
|
12
|
5320-1311058
|
Прокладка патрубка расширительного бачка
Модель: 5320
Группа: Система охлаждения
Подгруппа: Бачок расширительный
Порядковый номер детали: 058
|
|
15
|
5320-1311061-30
|
Трубка воздухоотводящая
Модель: 5320
Группа: Система охлаждения
Подгруппа: Бачок расширительный
Порядковый номер детали: 061
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
17
|
5320-1311066-30
|
Рукав
Модель: 5320
Группа: Система охлаждения
Подгруппа: Бачок расширительный
Порядковый номер детали: 066
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
22
|
5320-1311075
|
Втулка
Модель: 5320
Группа: Система охлаждения
Подгруппа: Бачок расширительный
Порядковый номер детали: 075
|
|
23
|
5320-1311080
|
Тарелка пружины
Модель: 5320
Группа: Система охлаждения
Подгруппа: Бачок расширительный
Порядковый номер детали: 080
|
|
25
|
5320-1311089
|
Прокладка хомута
Модель: 5320
Группа: Система охлаждения
Подгруппа: Бачок расширительный
Порядковый номер детали: 089
|
|
27
|
5320-1311091-30
|
Труба перепускная
Модель: 5320
Группа: Система охлаждения
Подгруппа: Бачок расширительный
Порядковый номер детали: 091
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
29
|
5320-1311117
|
Прокладка хомута
Модель: 5320
Группа: Система охлаждения
Подгруппа: Бачок расширительный
Порядковый номер детали: 117
|
|
31
|
4310-3122017
|
Пружина
Модель: 4310
Группа: Колеса и ступицы
Подгруппа: Кран управления давлением к системе накачивания шин
Порядковый номер детали: 017
|
|
39
|
1/60440/21
|
Болт М8-6gх40
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
42
|
1/61008/11
|
Гайка М8х1,25-6Н
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
43
|
1/05196/01
|
Шайба плоская 8х17
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
44
|
1/05166/77
|
Шайба 8 пружинная
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
46
|
864408
|
Хомут 37
Покрытие: без покрытия
|
|
47
|
86441 1
|
Хомут
|
|
51
|
СБИТ.30541 9.003-20
|
Хомут стяжной (15-25)х9 СБИТ.305 419.003 ТУ
Примечание:
|
|
52
|
СБИТ.30541 9.003-40
|
Хомут стяжной (15-25)х9К СБИТ.305 419.003 ТУ
Примечание:
|
|
53
|
СБИТ.30541 9.004-20
|
Хомут стяжной (32-50)х13 СБИТ.305 419.003 ТУ
Примечание:
|
|
55
|
ТОRRО16-27/12-С7W1
|
Хомут с червячной резьбой DIN 3017
Примечание:
|
|
56
|
ТОRRО35-50/12-С7W1
|
Хомут с червячной резьбой
Примечание:
|
