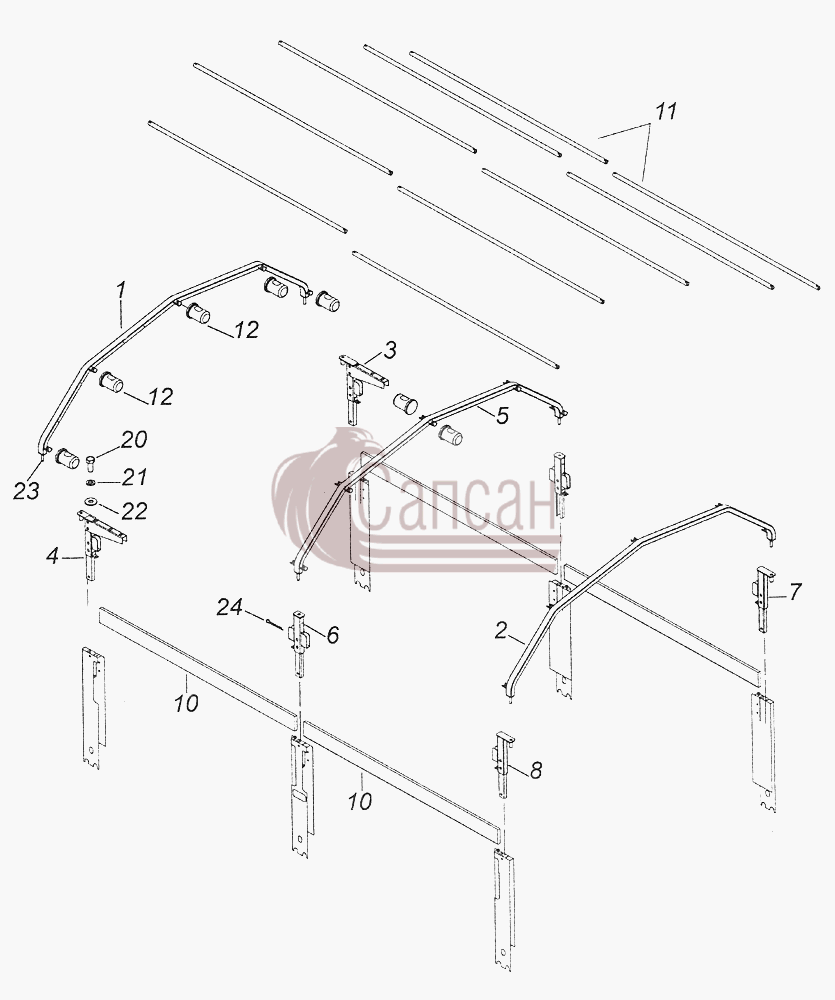

| № поз. |
Номер детали |
Наименование детали |
|
1
|
6350-8508110-70
|
Дуга N1 каркаса тента
Кол-во на "": 1
Модель: 6350
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 110
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
6350-8508112-70
|
Дуга N3 каркаса тента
Кол-во на "": 1
Модель: 6350
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 112
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
5350-8508120-70
|
Стойка каркаса тента передняя правая
Кол-во на "": 1
Модель: 5350
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 120
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
5350-8508121-70
|
Стойка каркаса тента передняя левая
Кол-во на "": 1
Модель: 5350
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 121
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
6350-8508154-70
|
Дуга N2 каркаса тента
Кол-во на "": 1
Модель: 6350
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 154
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
6
|
6350-8508160-70
|
Стойка каркаса тента средняя
Кол-во на "": 2
Модель: 6350
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 160
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
7
|
6350-8508172-70
|
Стойка каркаса тента задняя правая
Кол-во на "": 1
Модель: 6350
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 172
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
8
|
6350-8508173-70
|
Стойка каркаса тента задняя левая
Кол-во на "": 1
Модель: 6350
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 173
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
10
|
6350-8508227-70
|
Доска каркаса тента боковая N2
Кол-во на "": 4
Модель: 6350
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 227
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
11
|
6350-8508403-70
|
Распорка дуг N3
Кол-во на "": 10
Модель: 6350
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 403
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
12
|
53215-8508410-70
|
Вставка распорки дуг
Кол-во на "": 20
Модель: 53215
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 410
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
20
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 6
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
21
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 6
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
22
|
1/26467/01
|
Шайба плоская 8х20
Кол-во на "": 6
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты
Вид изделия: 90-99 - детали, соединяющие трубопроводы, резьбовые пробки
Вид покрытия: 6 - фосфатное с промасливанием (П2)
|
|
23
|
1/07970/01
|
Шплинт 4х30
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
24
|
853700
|
Шплинт разводной 4x80
Кол-во на "": 2
Покрытие: без покрытия
|
