| № поз. |
Номер детали |
Наименование детали |
|
|

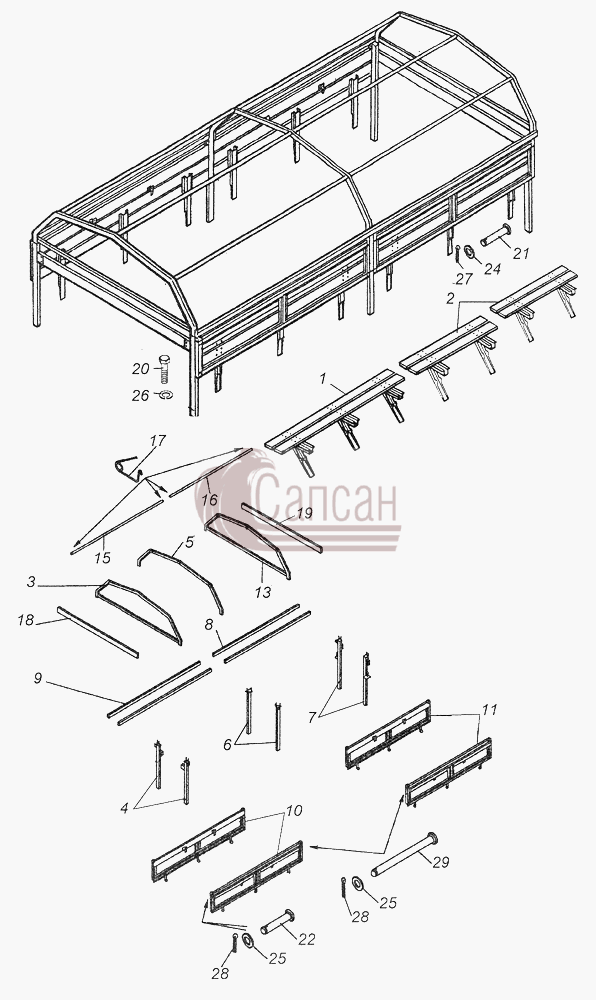

4310-8508008
|
Каркас тента в сборе
Модель: 4310
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 008
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных
Вид изделия: 40-49 - винты
Вид покрытия: 2 - кадмиевое с хроматированием (П21)
|
|
|
431007-8505008
|
Каркас тента и установка
Модель: 431007
Группа: Платформа
Подгруппа: Запоры платформы
Порядковый номер детали: 008
|
|
1
|
4310-8506011
|
Скамейка N 1 боковая в сборе
Кол-во на "": 2
Примечание:
Модель: 4310
Группа: Платформа
Подгруппа: Сиденья платформы
Порядковый номер детали: 011
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных
Вид изделия: 40-49 - винты
Вид покрытия: 1 - цинковое с хроматированием (цинкование и пассивирование(П29)
|
|
1
|
431007-8506011
|
Скамейка N1 боковая
Кол-во на "": 2
Примечание:
Модель: 431007
Группа: Платформа
Подгруппа: Сиденья платформы
Порядковый номер детали: 011
|
|
2
|
4310-8506013-10
|
Скамейка N2 боковая
Кол-во на "": 2
Примечание:
Модель: 4310
Группа: Платформа
Подгруппа: Сиденья платформы
Порядковый номер детали: 013
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
431007-8506013-10
|
Скамейка N2 боковая в сборе
Кол-во на "": 2
Примечание:
Модель: 431007
Группа: Платформа
Подгруппа: Сиденья платформы
Порядковый номер детали: 013
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
4310-8508110
|
Дуга N1 тента платформы к сборе
Кол-во на "": 1
Модель: 4310
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 110
|
|
4
|
4310-8508120
|
Стойка N 1 каркаса тента правая в сборе
Кол-во на "": 1
Модель: 4310
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 120
|
|
4
|
4310-8508121
|
Стойка N 1 каркаса тента левая в сборе
Кол-во на "": 1
Модель: 4310
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 121
|
|
5
|
4310-8508154
|
Дуга N2 тента платформы в сборе
Кол-во на "": 1
Модель: 4310
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 154
|
|
6
|
4310-8508160
|
Стойка N 2 каркаса тента в сборе
Кол-во на "": 2
Модель: 4310
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 160
|
|
7
|
4310-8508172
|
Стойка N3 каркаса тента правая в сборе
Кол-во на "": 1
Модель: 4310
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 172
|
|
7
|
4310-8508173
|
Стойка N 3 каркаса тента левая в сборе
Кол-во на "": 1
Модель: 4310
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 173
|
|
8
|
4310-8508200
|
Распорка N2 стоек
Кол-во на "": 2
Модель: 4310
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 200
|
|
9
|
4310-8508218
|
Распорка N 1 стоек каркаса тента в сборе
Кол-во на "": 2
Модель: 4310
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 218
|
|
10
|
4310-8508670
|
Решетка N 1 в сборе
Кол-во на "": 1
Примечание:
Модель: 4310
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 670
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных
Вид изделия: 40-49 - винты
Вид покрытия: 2 - кадмиевое с хроматированием (П21)
|
|
10
|
4310-8508671
|
Решетка N 1 каркаса тента левая
Кол-во на "": 1
Примечание:
Модель: 4310
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 671
|
|
10
|
431007-8508670
|
Решетка N1 каркаса тента правая
Кол-во на "": 1
Примечание:
Модель: 431007
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 670
|
|
10
|
431007-8508671
|
Решетка N1 каркаса тента левая
Кол-во на "": 1
Примечание:
Модель: 431007
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 671
|
|
11
|
4310-8508690
|
Решетка N 2 в сборе
Кол-во на "": 1
Примечание:
Модель: 4310
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 690
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных
Вид изделия: 40-49 - винты
Вид покрытия: 2 - кадмиевое с хроматированием (П21)
|
|
11
|
4310-8508691
|
Решетка N2 каркаса тента левая
Кол-во на "": 1
Примечание:
Модель: 4310
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 691
|
|
11
|
431007-8508690
|
Решетка N2 каркаса тента правая
Кол-во на "": 1
Примечание:
Модель: 431007
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 690
|
|
11
|
431007-8508691
|
Решетка N2 каркаса тента левая
Кол-во на "": 1
Примечание:
Модель: 431007
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 691
|
|
13
|
4310-8508112
|
Дуга N3 каркаса тента
Кол-во на "": 1
Модель: 4310
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 112
|
|
15
|
4310-8508209
|
Распорка N1
Кол-во на "": 3
Модель: 4310
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 209
|
|
16
|
4310-8508211
|
Распорка N2
Кол-во на "": 3
Модель: 4310
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 211
|
|
17
|
4310-8508221
|
Пружина распорок
Кол-во на "": 12
Модель: 4310
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 221
|
|
18
|
5320-8508225
|
Доска каркаса тента передняя в сборе
Кол-во на "": 1
Модель: 5320
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 225
|
|
18
|
532007-8508225
|
Доска каркаса тента передняя
Кол-во на "": 1
Модель: 532007
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 225
|
|
19
|
53212-8508227
|
Доска N 1
Кол-во на "": 1
Модель: 53212
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 227
|
|
19
|
532127-8508227
|
Доска каркаса тента
Кол-во на "": 1
Модель: 532127
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 227
|
|
20
|
1/13943/21
|
Болт М14х1,5-6gх45
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
21
|
260068
|
Палец 10х60
Кол-во на "": 14
Примечание:
Покрытие: без покрытия
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты
Вид изделия: 86 - пальцы
Вид покрытия: 1 - цинковое с хроматированием (цинкование и пассивирование(П29)
|
|
22
|
260141
|
Палец 16х70 ОСТ 37.001.163-97
Кол-во на "": 4
Примечание:
Покрытие: без покрытия
|
|
24
|
1/23686/01
|
Шайба 10x18
Кол-во на "": 14
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
25
|
1/05202/01
|
Шайба плоская 16,8х28х3
Кол-во на "": 8
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
26
|
1/05171/77
|
Шайба 14 пружинная
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
27
|
1/07964/01
|
Шплинт разводной 3х20
Кол-во на "": 14
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
28
|
1/07970/01
|
Шплинт 4х30
Кол-во на "": 8
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
29
|
4310-8508710
|
Ось
Кол-во на "": 2
Модель: 4310
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 710
|
