| № поз. |
Номер детали |
Наименование детали |
|
|

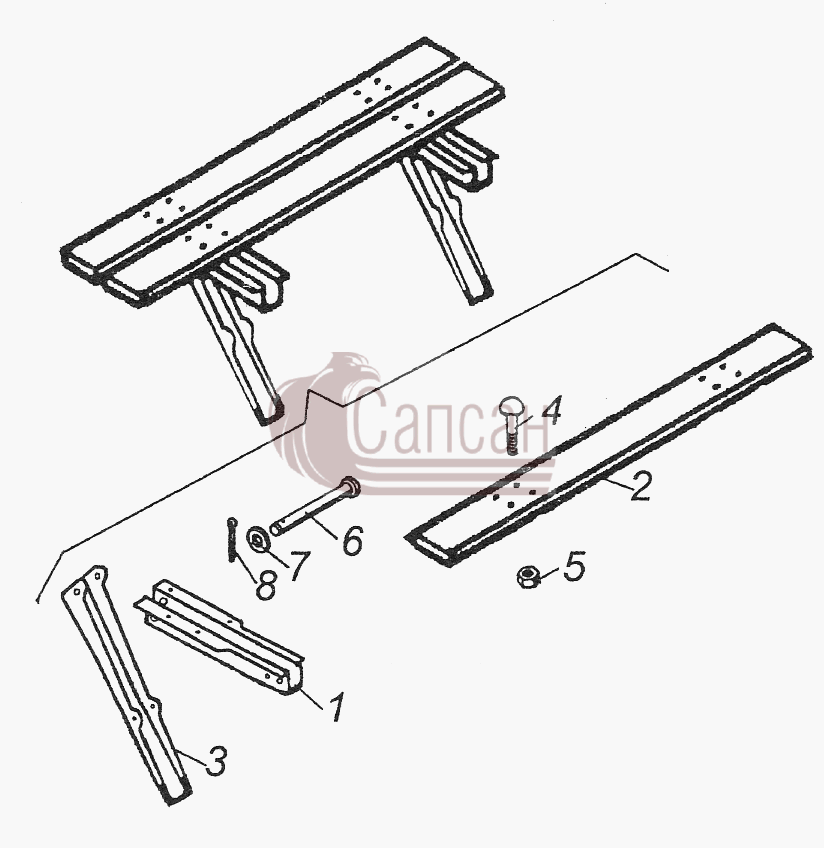

4310-8506013-10
|
Скамейка N2 боковая
Модель: 4310
Группа: Платформа
Подгруппа: Сиденья платформы
Порядковый номер детали: 013
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
431007-8506013-10
|
Скамейка N2 боковая в сборе
Модель: 431007
Группа: Платформа
Подгруппа: Сиденья платформы
Порядковый номер детали: 013
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
4310-8506129
|
Навеска боковой скамейки
Кол-во на "": 2
Модель: 4310
Группа: Платформа
Подгруппа: Сиденья платформы
Порядковый номер детали: 129
|
|
2
|
4310-8506045-10
|
Планка скамейки N2
Кол-во на "": 2
Модель: 4310
Группа: Платформа
Подгруппа: Сиденья платформы
Порядковый номер детали: 045
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
431007-8506045-10
|
Планка скамейки N2
Кол-во на "": 2
Модель: 431007
Группа: Платформа
Подгруппа: Сиденья платформы
Порядковый номер детали: 045
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
4310-8506110
|
Ножка боковой скамейки
Кол-во на "": 2
Модель: 4310
Группа: Платформа
Подгруппа: Сиденья платформы
Порядковый номер детали: 110
|
|
4
|
210 383
|
Болт M8-6gx40 ОСТ 37.001.106-75
Кол-во на "": 8
|
|
5
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 8
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
6
|
260 048
|
Палец 8x70 ОСТ37.001.163-97
Кол-во на "": 2
|
|
7
|
1/05196/01
|
Шайба плоская 8х17
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
8
|
1/07336/01
|
Шплинт 3х25
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
