Механизм переключения передач в сборе 14.1702010

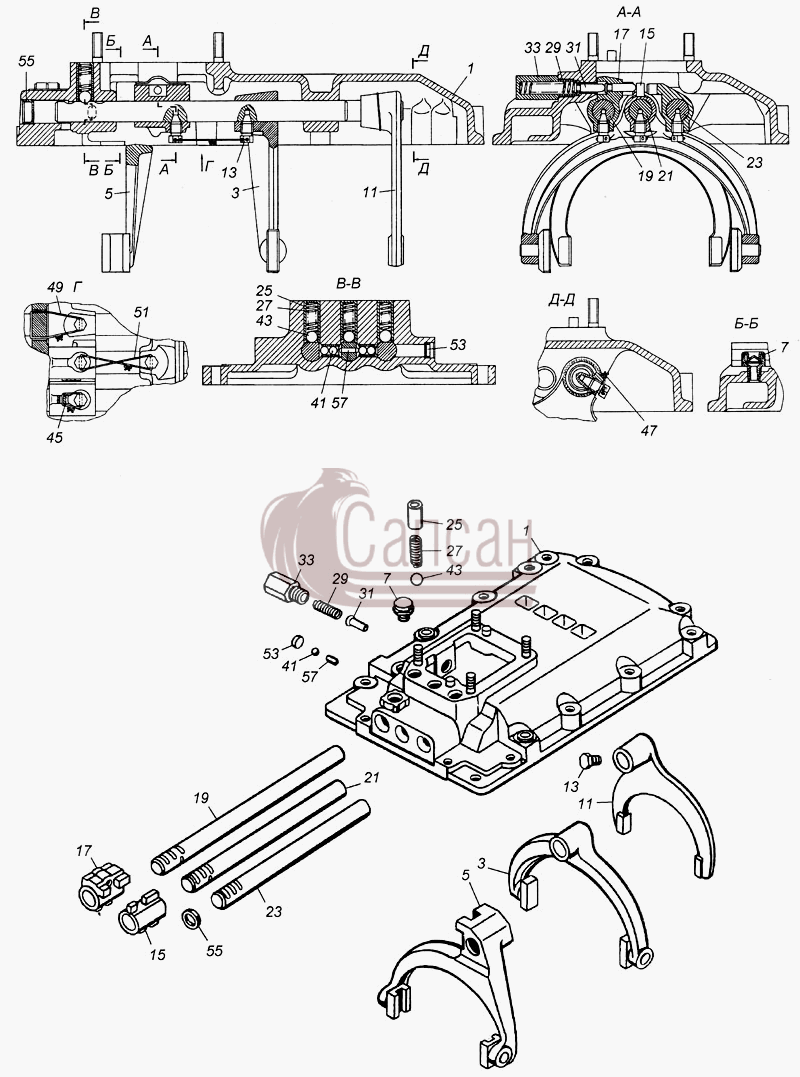

Механизм переключения передач в сборе 14.1702010КамАЗ 4308
Масштаб: - +  100%  Изображение целиком
№ поз. Номер детали Наименование детали
1 14.1702013 Крышка коробки передач верхняя в сборе
3 14.1702026 Вилка переключения второй и третьей передач в сборе
5 14.1702031 Вилка переключения 4-й и 5-й передач в сборе
7 14.1702170 Сапун коробки передач в сборе
11 14.1702024 Вилка переключения 1-й передачи и передачи заднего хода
13 14.1702025 Винт установочный
15 14.1702028 Головка штока вилки переключения второй и третьей передач
17 14.1702053 Головка штока вилки переключения первой передачи и заднего хода
19 14.1702060 Шток вилки переключения первой передачи и заднего хода
21 14.1702064 Шток вилки переключения второй и третьей передач
23 14.1702074 Шток вилки переключения четвертой и пятой передач
25 14.1702088 Стакан стопорного шарика механизма переключения
27 14.1702106 Пружина стопорного шарика
29 14.1702127 Пружина предохранителя включения первой передачи и заднего хода
31 14.1702129 Предохранитель включения первой передачи и заднего хода
33 14.1702132 Стакан пружины предохранителя включения первой передачи и заднего хода
41 Шарик 9,525-100 ГОСТ 3722-81 Шарик 9,525-100 ГОСТ 3722-81
43 Шарик 12,7-100 ГОСТ 3722-81 Шарик 12,7-100 ГОСТ 3722-81
45 Шплинт 1,2х100 ОСТ 37.001.172-75 Шплинт 1,2х100 ОСТ 37.001.172-75
47 Шплинт 1,2х175 ОСТ 37.001.172-75 Шплинт 1,2х175 ОСТ 37.001.172-75
49 Шплинт 1,2х200 ОСТ 37.001.172-75 Шплинт 1,2х200 ОСТ 37.001.172-75
51 Шплинт 1,2х225 ОСТ 37.001.172-75 Шплинт 1,2х225 ОСТ 37.001.172-75
53 1/43285/01 Заглушка чашечная 16
55 1/43289/01 Заглушка 25
57 870760 Штифт 5х19,5
