| № поз. |
Номер детали |
Наименование детали |
|
|
7406.1012001-30
|

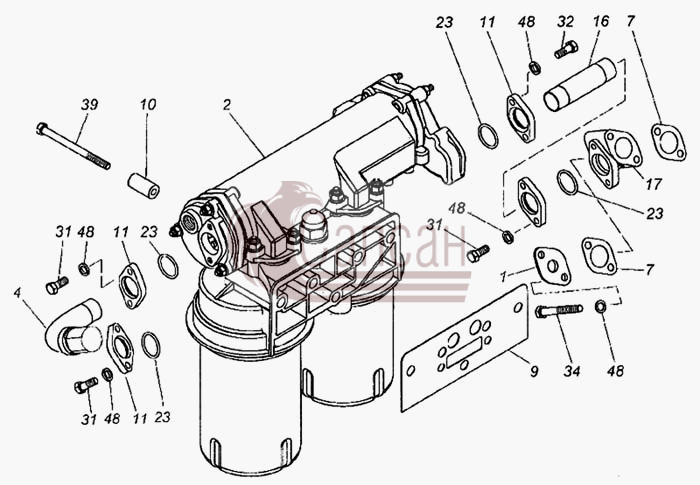

Установка фильтра и теплообменника
Модель: 7406
Группа: Двигатель
Подгруппа: Насос масляный грубой очистки (полнопоточный ф.)
Порядковый номер детали: 001
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
740.1002080
|
Заглушка водяной полости в сборе
Кол-во на "": 1
Модель: 740
Группа: Двигатель
Подгруппа: Блок цилиндров
Порядковый номер детали: 080
|
|
2
|
740.20-1012006
|
Фильтр масляный с теплообменником в сборе
Кол-во на "": 1
Модель: 740.20
Группа: Двигатель
Подгруппа: Насос масляный грубой очистки (полнопоточный ф.)
Порядковый номер детали: 006
|
|
4
|
740.20-1013262
|
Труба подводящая
Кол-во на "": 1
Модель: 740.20
Группа: Двигатель
Подгруппа: Радиатор масляный
Порядковый номер детали: 262
|
|
7
|
740.1002406-01
|
Прокладка заглушки
Кол-во на "": 2
Модель: 740
Группа: Двигатель
Подгруппа: Блок цилиндров
Порядковый номер детали: 406
|
|
9
|
7406.1012100
|
Прокладка корпуса масляного фильтра
Кол-во на "": 1
Модель: 7406
Группа: Двигатель
Подгруппа: Насос масляный грубой очистки (полнопоточный ф.)
Порядковый номер детали: 100
|
|
10
|
7406.1012105
|
Проставка болта
Кол-во на "": 5
Модель: 7406
Группа: Двигатель
Подгруппа: Насос масляный грубой очистки (полнопоточный ф.)
Порядковый номер детали: 105
|
|
11
|
7406.1013247
|
Фланец
Кол-во на "": 4
Модель: 7406
Группа: Двигатель
Подгруппа: Радиатор масляный
Порядковый номер детали: 247
|
|
16
|
7406.1013280
|
Труба переходная
Кол-во на "": 1
Модель: 7406
Группа: Двигатель
Подгруппа: Радиатор масляный
Порядковый номер детали: 280
|
|
17
|
7406.1013284
|
Угольник отвода воды
Кол-во на "": 1
Модель: 7406
Группа: Двигатель
Подгруппа: Радиатор масляный
Порядковый номер детали: 284
|
|
23
|
7406.1013288
|
Кольцо уплотнительное
Кол-во на "": 4
Модель: 7406
Группа: Двигатель
Подгруппа: Радиатор масляный
Порядковый номер детали: 288
|
|
31
|
1/60436/21
|
Болт М8-6gх25
Кол-во на "": 6
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
32
|
1/60438/21
|
Болт М8-6gх30
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
34
|
1/60445/21
|
Болт М8-6gх65
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
36
|
1/59707/21
|
Болт М10х1,25-6gх25
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
39
|
1/55421
|
Болт М12х1,25-6gх150
Кол-во на "": 5
|
|
44
|
1/26014/73
|
Шайба 10 волнистая
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
48
|
1/05166/73
|
Шайба 8 пружинная
Кол-во на "": 8
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
