| № поз. |
Номер детали |
Наименование детали |
|
|

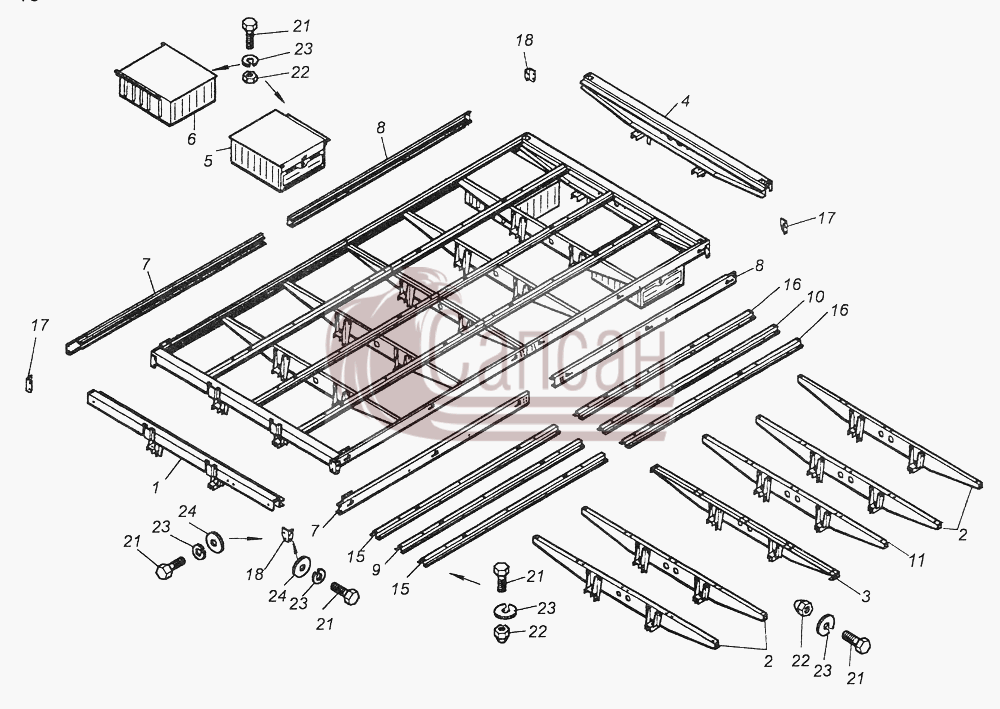

4310-8501016
|
Каркас основания платформы в сборе
Модель: 4310
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 016
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных
Вид изделия: 40-49 - винты
Вид покрытия: 1 - цинковое с хроматированием (цинкование и пассивирование(П29)
|
|
|
4310-8501016-02
|
Каркас основания платформы
Модель: 4310
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 016
|
|
|
431007-8501016
|
Каркас основания платформы
Модель: 431007
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 016
|
|
|
431007-8501016-04
|
Каркас основания платформы
Модель: 431007
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 016
|
|
|
4326-8501016
|
Каркас основания платформы
Модель: 4326
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 016
|
|
|
4326-8501016-02
|
Каркас основания платформы
Модель: 4326
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 016
|
|
|
432607-8501016
|
Каркас основания платформы
Модель: 432607
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 016
|
|
|
432607-8501016-04
|
Каркас основания платформы
Модель: 432607
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 016
|
|
1
|
53212-8501110
|
Балка поперечная N1 в сборе
Кол-во на "": 1
Модель: 53212
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 110
|
|
2
|
53212-8501124
|
Балка поперечная N2 в сборе
Кол-во на "": 4
Модель: 53212
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 124
|
|
3
|
5320-8501150
|
Балка поперечная N4 в сборе
Кол-во на "": 1
Модель: 5320
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 150
|
|
4
|
53212-8501160
|
Балка поперечная задняя в сборе
Кол-во на "": 1
Модель: 53212
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 160
|
|
5
|
43105-8507010
|
Ящик платформы в сборе
Кол-во на "": 1
Модель: 43105
Группа: Платформа
Подгруппа: Ящик инструментальный платформы
Порядковый номер детали: 010
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных
Вид изделия: 40-49 - винты
Вид покрытия: 6 - фосфатное с промасливанием (П2)
|
|
5
|
431057-8507010
|
Ящик платформы
Кол-во на "": 1
Модель: 431057
Группа: Платформа
Подгруппа: Ящик инструментальный платформы
Порядковый номер детали: 010
|
|
5
|
432607-8507010-05
|
Ящик платформы
Кол-во на "": 1
Модель: 432607
Группа: Платформа
Подгруппа: Ящик инструментальный платформы
Порядковый номер детали: 010
|
|
6
|
4310-8507010
|
Ящик платформы в сборе
Кол-во на "": 1
Примечание:
Модель: 4310
Группа: Платформа
Подгруппа: Ящик инструментальный платформы
Порядковый номер детали: 010
|
|
6
|
431007-8507010
|
Ящик платформы
Кол-во на "": 1
Примечание:
Модель: 431007
Группа: Платформа
Подгруппа: Ящик инструментальный платформы
Порядковый номер детали: 010
|
|
6
|
432607-8507010-04
|
Ящик платформы
Кол-во на "": 1
Примечание:
Модель: 432607
Группа: Платформа
Подгруппа: Ящик инструментальный платформы
Порядковый номер детали: 010
|
|
7
|
4310-8522054
|
Обвязка боковая передняя правая
Кол-во на "": 1
Модель: 4310
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 054
|
|
7
|
4310-8522054-02
|
Обвязка боковая передняя правая
Кол-во на "": 1
Модель: 4310
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 054
|
|
7
|
4310-8522055
|
Обвязка боковая передняя левая
Кол-во на "": 1
Модель: 4310
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 055
|
|
7
|
4310-8522055-02
|
Обвязка боковая передняя левая
Кол-во на "": 1
Модель: 4310
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 055
|
|
8
|
4310-8522058
|
Обвязка боковая задняя правая
Кол-во на "": 1
Модель: 4310
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 058
|
|
8
|
4310-8522058-02
|
Обвязка боковая задняя правая
Модель: 4310
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 058
|
|
8
|
4310-8522059
|
Обвязка боковая задняя левая
Кол-во на "": 1
Модель: 4310
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 059
|
|
8
|
4310-8522059-02
|
Обвязка боковая задняя левая
Модель: 4310
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 059
|
|
9
|
4310-8501185
|
Усилитель пола передний средний в сборе
Кол-во на "": 1
Модель: 4310
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 185
|
|
10
|
4310-8501190
|
Усилитель пола задний средний в сборе
Кол-во на "": 1
Модель: 4310
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 190
|
|
11
|
43118-8501124-31
|
Балка поперечная N2
Кол-во на "": 1
Модель: 43118
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 124
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
15
|
4310-8501186
|
Усилитель пола передний
Кол-во на "": 2
Модель: 4310
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 186
|
|
16
|
4310-8501188
|
Усилитель пола задний
Кол-во на "": 2
Модель: 4310
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 188
|
|
17
|
5320-8522062
|
Угольник крепления обвязок правый
Кол-во на "": 2
Модель: 5320
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 062
|
|
18
|
5320-8522063
|
Угольник крепления обвязок левый
Кол-во на "": 2
Модель: 5320
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 063
|
|
21
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 128
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
22
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 116
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
23
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 128
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
24
|
1/26467/01
|
Шайба плоская 8х20
Кол-во на "": 24
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты
Вид изделия: 90-99 - детали, соединяющие трубопроводы, резьбовые пробки
Вид покрытия: 6 - фосфатное с промасливанием (П2)
|
