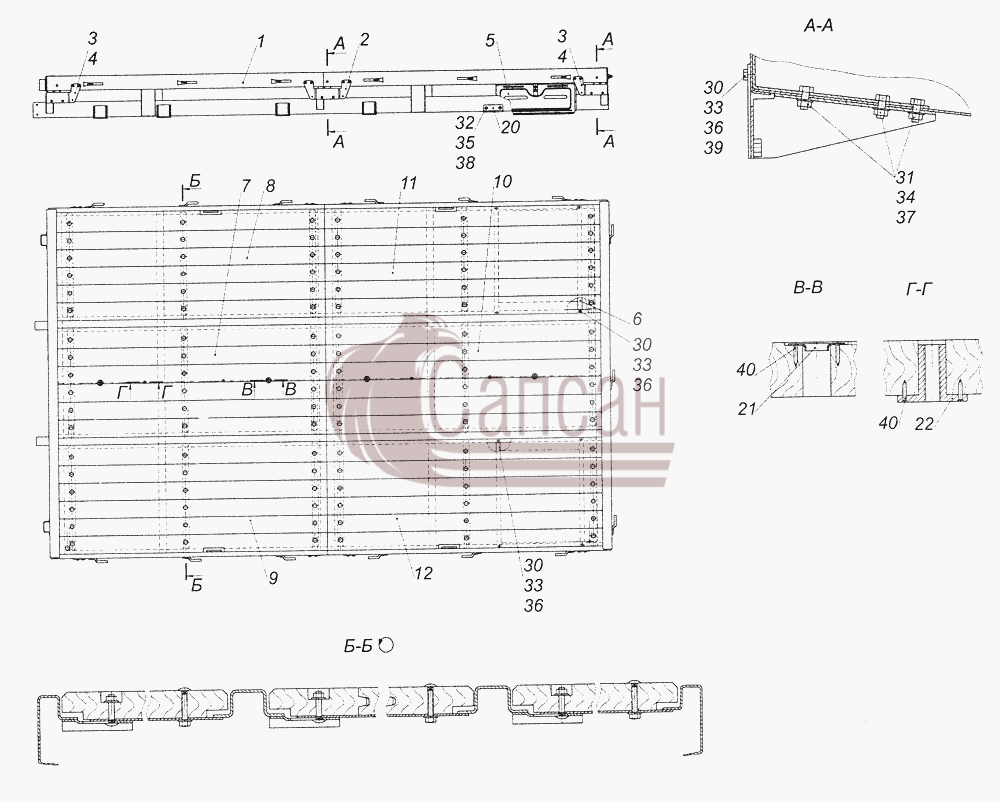

| № поз. |
Номер детали |
Наименование детали |
|
1
|
43501-8501016-81
|
Каркас основания платформы
Кол-во на "": 1
Модель: 43501
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 016
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
53215-8502022-70
|
Упор средней стойки
Кол-во на "": 2
Модель: 53215
Группа: Платформа
Подгруппа: Борт боковой платформы
Порядковый номер детали: 022
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
53215-8502030-70
|
Упор передней правой стойки
Кол-во на "": 2
Модель: 53215
Группа: Платформа
Подгруппа: Борт боковой платформы
Порядковый номер детали: 030
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
53215-8502031-70
|
Упор передней левой стойки
Кол-во на "": 2
Модель: 53215
Группа: Платформа
Подгруппа: Борт боковой платформы
Порядковый номер детали: 031
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
6350-8507010-70
|
Ящик платформы
Кол-во на "": 1
Модель: 6350
Группа: Платформа
Подгруппа: Ящик инструментальный платформы
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
6
|
5350-8507010-70
|
Ящик платформы
Кол-во на "": 1
Модель: 5350
Группа: Платформа
Подгруппа: Ящик инструментальный платформы
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
7
|
43501-8522030-81
|
Щит пола N1 средний
Кол-во на "": 1
Модель: 43501
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 030
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
8
|
43501-8522031-81
|
Щит пола N1 правый
Кол-во на "": 1
Модель: 43501
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 031
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
9
|
43501-8522032-81
|
Щит пола N1 левый
Кол-во на "": 1
Модель: 43501
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 032
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
10
|
6350-8522047-70
|
Щит пола N3 средний
Кол-во на "": 1
Модель: 6350
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 047
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
11
|
6350-8522048-70
|
Щит пола N3 правый
Кол-во на "": 1
Модель: 6350
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 048
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
12
|
6350-8522049-70
|
Щит пола N3 левый
Кол-во на "": 1
Модель: 6350
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 049
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
20
|
5320-8521115
|
Угольник фиксирующий платформу, нижний
Кол-во на "": 2
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 115
|
|
21
|
6350-8506152-70
|
Гнездо средней скамейки
Кол-во на "": 4
Модель: 6350
Группа: Платформа
Подгруппа: Сиденья платформы
Порядковый номер детали: 152
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
22
|
6350-8506154-70
|
Гнездо крепления растяжки
Кол-во на "": 4
Модель: 6350
Группа: Платформа
Подгруппа: Сиденья платформы
Порядковый номер детали: 154
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
30
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 24
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
31
|
1/59707/31
|
Болт М10х1,25-6gх25
Кол-во на "": 18
Примечание:
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
32
|
1/55415/31
|
Болт М12х1,25-6gх90
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
33
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 24
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
34
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 18
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
35
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
36
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 24
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
37
|
1/05168/77
|
Шайба 10 пружинная
Кол-во на "": 18
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
38
|
1/05170/77
|
Шайба 12 пружинная
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
39
|
1/05196/01
|
Шайба плоская 8х17
Кол-во на "": 16
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
40
|
1/36865/73
|
Гвоздь витой 2.67x25.4
Кол-во на "": 40
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
