Установка радиатора

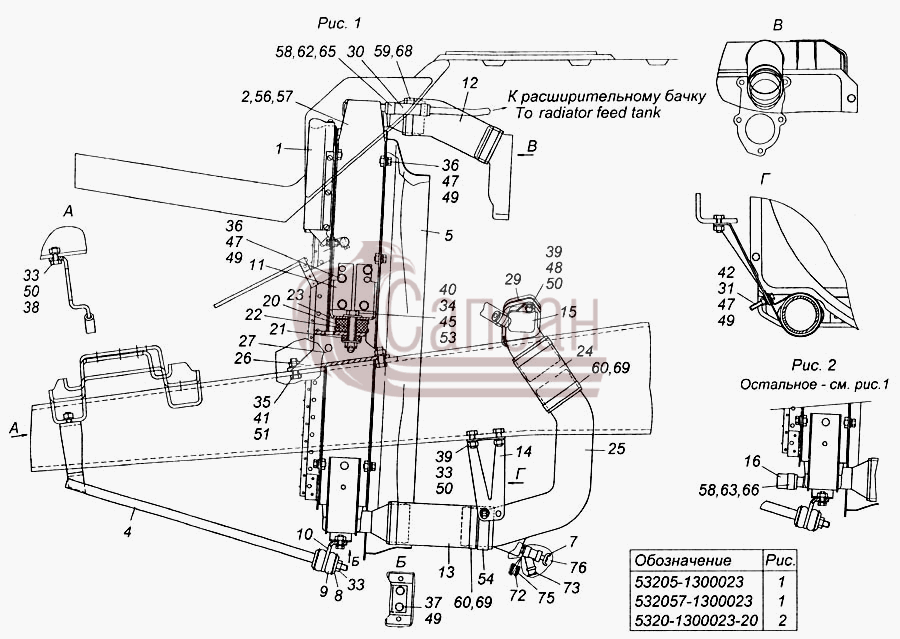

Установка радиатораКамАЗ 6540
Масштаб: - +  100%  Изображение целиком
№ поз. Номер детали Наименование детали
1 532007-1301003 Установка уплотнителей радиатора
2 54115-1301010-10 Радиатор в сборе
4 53205-1302034 Тяга крепления радиатора в сборе
5 53205-1309010 Кожух вентилятора с накладкой в сборе
7 5320-8105010-01 Кран сливной в сборе
8 5320-1302036 Чашка буфера тяги
9 5320-1302040 Буфер тяги крепления радиатора
10 54115-1302047 Кронштейн
11 54115-1302077-10 Кронштейн подвески радиатора
12 5320-1303010 Рукав
13 5320-1303026 Рукав
14 54115-1303079-01 Кронштейн крепления колена подводящего трубопровода
15 54115-1303058-10 Патрубок подводящий водяного трубопровода
16 54115-1303082 Заглушка
20 5320-1302031 Втулка распорная
21 5320-1302037 Подушка крепления радиатора
22 5320-1302060 Подушка подвески радиатора
23 5320-1302062 Чашка подвески радиатора
24 5320-1303027 Рукав
25 5320-1303028 Колено подводящего патрубка водяного трубопровода
26 54115-1302078 Скоба подвески радиатора
27 54115-1302079 Скоба подвески радиатора
29 5320-1303063 Прокладка подводящего патрубка
30 5320-1311063-01 Рукав от радиатора к бачку
31 1/61008/11 Гайка М8х1,25-6Н
33 1/21647/11 Гайка М10х1,25-6Н
34 250977 Гайка М12х1,25-6Н ОСТ 37.001.108-93
35 1/61036/11 Гайка М12х1,25-6Н
36 1/60432/21 Болт М8-6gх16
37 1/60434/21 Болт М8-6gх20
38 1/59707/31 Болт М10х1,25-6gх25
39 1/13069/21 Болт М10х1,25-6gх30
40 853032 Болт М12х1,25-6gх65
41 1/55404/21 Болт М12х1,25-6gх30
42 853062 Болт М8-6gх45
45 252045 Шайба плоская 12х34 ОСТ 37.001.144-96
47 1/05196/01 Шайба плоская 8х17
48 1/26386/01 Шайба плоская 10,6х18х2
49 1/05166/77 Шайба 8 пружинная
50 1/05168/77 Шайба 10 пружинная
51 1/05170/73 Шайба 12 пружинная
53 1/07336/01 Шплинт 3х25
54 853897 Хомут 75
56 146.1301010-10 Радиатор ТУ 4591-042-002321 82-1997
57 146.1301010-11 Радиатор ТУ 4591-042-00232182-1997
58 ТОRRО16-27/12-С7W1 Хомут с червячной резьбой DIN 3017
59 ТОRRО60-80/12-С7W1 Хомут с червячной резьбой DIN 3017
60 ТОRRО70-90/12-С7W1 Хомут фирмы "NОRМА" (Германия)
62 СБИТ.305419.003-20 Хомут стяжной (15-25)х9 СБИТ.30541 9.003 ТУ
63 СБИТ.305419.003-21 Хомут стяжной (20-35)х9 СБИТ.30541 9.003 ТУ
65 СБИТ.305419.003-40 Хомут стяжной (15-25)х9 СБИТ.30541 9.003 ТУ
66 СБИТ.305419.003-41 Хомут стяжной (20-35)х9 СБИТ.30541 9.003 ТУ
68 СБИТ.305419.004-26 Хомут стяжной (60-80)х13 СБИТ.30541 9.003 ТУ
69 СБИТ.305419.004-27 Хомут стяжной (70-90)х13 СБИТ.30541 9.003 ТУ
72 864910 Пломба
73 853837 Заглушка транспортная
75 Проволока 0,5-О-С ГОСТ 3282-74 L=350 Проволока 0,5-О-С ГОСТ 3282-74 L=350
76 Пленка полиэтиленовая Н 0,100 сорт ГОСТ 10354-82 150х150 (мм) Пленка полиэтиленовая Н 0,100 сорт ГОСТ 10354-82 150х150 (мм)
