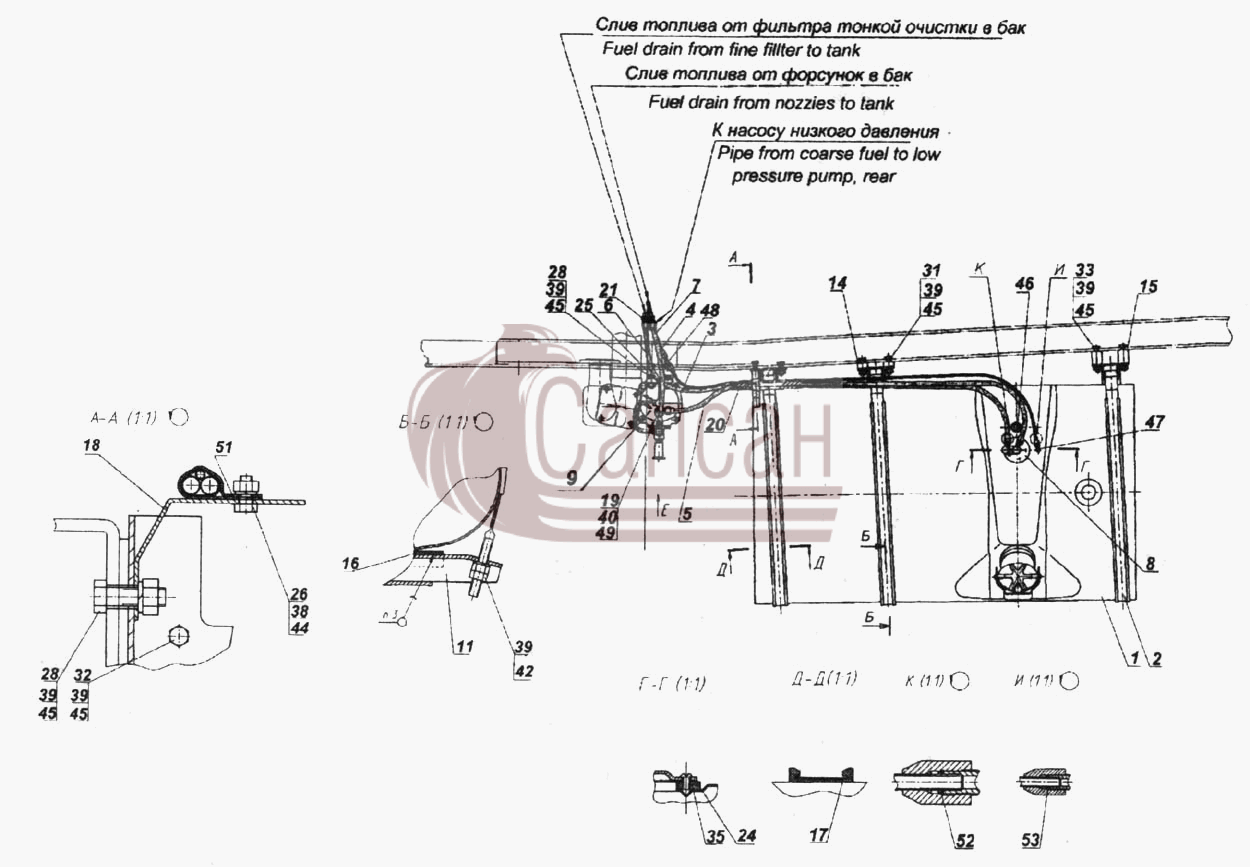

| № поз. |
Номер детали |
Наименование детали |
|
1
|
541121-1101010-10
|
Бак топливный
Кол-во на "": 1
Модель: 541121
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
53212-1101110
|
Хомут крепления топливного бака
Кол-во на "": 3
Модель: 53212
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 110
|
|
3
|
53205-3570120
|
Трубка в сборе
Кол-во на "": 1
Модель: 53205
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 120
|
|
4
|
53205-3570035
|
Трубка
Кол-во на "": 1
Модель: 53205
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 035
|
|
5
|
53215-3506125
|
Трубка
Кол-во на "": 1
Модель: 53215
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 125
|
|
6
|
53215-3506140
|
Трубка
Кол-во на "": 1
Модель: 53215
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 140
|
|
7
|
53215-3506040
|
Трубка
Кол-во на "": 1
Модель: 53215
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 040
|
|
8
|
541121-1104012
|
Топливозаборник
Кол-во на "": 1
Модель: 541121
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 012
|
|
9
|
7406.1105010
|
Фильтр грубой очистки с насосом предпусковой прокачки топлива
Кол-во на "": 1
Модель: 7406
Группа: Cистема питания двигателя
Подгруппа: Фильтр-отстойник топлива грубой очистки
Порядковый номер детали: 010
|
|
11
|
53212-1101104
|
Кронштейн крепления топливного бака (сварка)
Кол-во на "": 3
Модель: 53212
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 104
|
|
14
|
6520-1101118
|
Проставка
Кол-во на "": 4
Модель: 6520
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 118
|
|
15
|
6520-1101118-10
|
Проставка
Кол-во на "": 4
Модель: 6520
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 118
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
16
|
55102-1101109
|
Прокладка кронштейна крепления топливного бака
Кол-во на "": 6
Модель: 55102
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 109
|
|
17
|
541121-1101115
|
Прокладка хомута крепления топливного бака
Кол-во на "": 3
Модель: 541121
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 115
|
|
18
|
5320-1104083
|
Кронштейн крепления топливных трубопроводов
Кол-во на "": 1
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 083
|
|
19
|
541121-1104274
|
Наконечник
Кол-во на "": 4
Модель: 541121
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 274
|
|
20
|
53205-3506433
|
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93
Кол-во на "": 1
Модель: 53205
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 433
|
|
21
|
6520-1104018-14
|
Штуцер
Кол-во на "": 2
Модель: 6520
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 018
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
24
|
5320-3827013
|
Прокладка датчика
Кол-во на "": 1
Модель: 5320
Группа: Приборы
Подгруппа: Датчик указателя уровня топлива
Порядковый номер детали: 013
|
|
25
|
43114-1105019
|
Кронштейн
Кол-во на "": 1
Модель: 43114
Группа: Cистема питания двигателя
Подгруппа: Фильтр-отстойник топлива грубой очистки
Порядковый номер детали: 019
|
|
26
|
1/60432/21
|
Болт М8-6gх16
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
28
|
1/55405/21
|
Болт М12х1,25-6gх35
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
31
|
1/55409/21
|
Болт М12х1,25-6gх55
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
32
|
1/55411/21
|
Болт М12х1,25-6gх65
Кол-во на "": 3
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
33
|
1/55414/21
|
Болт М12х1,25-6gх80
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
35
|
1/03893/01
|
Винт М5-6gх10
Кол-во на "": 5
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
38
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
39
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 25
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
40
|
1/02800/60
|
Прокладка уплотнительная 14х20х1,5
Кол-во на "": 8
Крепежная деталь: да
Материал: медь
Покрытие: без покрытия
|
|
42
|
1/05200/01
|
Шайба плоская 12х22х3
Кол-во на "": 3
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
44
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 1
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
45
|
1/05170/77
|
Шайба 12 пружинная
Кол-во на "": 19
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
46
|
870882
|
Пробка коническая транспортная КГ 3/8"
Кол-во на "": 1
Покрытие: без покрытия
|
|
47
|
853965
|
Угольник 6 ввертный
Кол-во на "": 1
Покрытие: без покрытия
|
|
48
|
864920
|
Тройник 6 проходной
Кол-во на "": 1
Покрытие: без покрытия
|
|
49
|
870005
|
Болт М14х1,5-6gх30
Кол-во на "": 4
Покрытие: без покрытия
|
|
51
|
853890
|
Хомут специальный
Кол-во на "": 1
Покрытие: без покрытия
|
|
52
|
864204
|
Кольцо уплотнительное
Кол-во на "": 6
Покрытие: без покрытия
|
|
53
|
864269
|
Кольцо уплотнительное
Кол-во на "": 3
Покрытие: без покрытия
|
