| № поз. |
Номер детали |
Наименование детали |
|
|

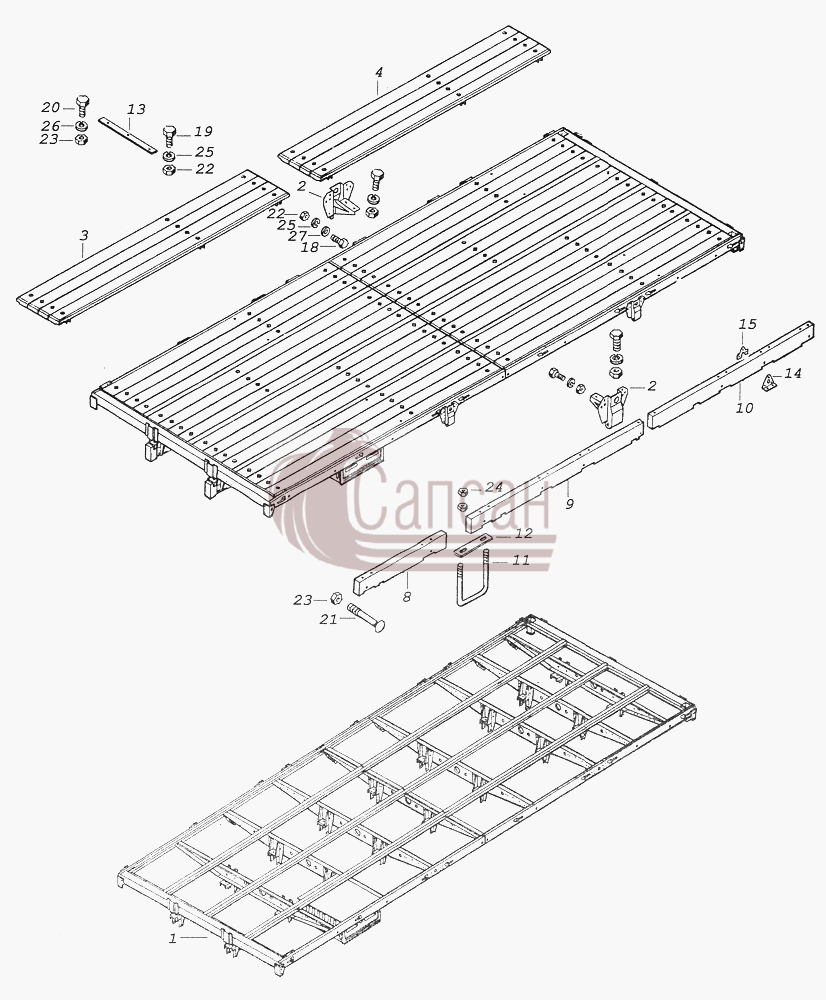

43118-8501010-31
|
Основание платформы в сборе
Модель: 43118
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
43118-8501010-32
|
Основание платформы
Модель: 43118
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
43118-8501010-33
|
Основание платформы
Модель: 43118
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
43118-8501016-31
|
Каркас основания платформы
Кол-во на "": 1
Модель: 43118
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 016
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
43118-8501016-32
|
Каркас основания платформы
Кол-во на "": 1
Модель: 43118
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 016
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
43118-8501016-33
|
Каркас основания платформы
Кол-во на "": 1
Модель: 43118
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 016
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
5320-8502050
|
Направляющая стойки
Кол-во на "": 4
Модель: 5320
Группа: Платформа
Подгруппа: Борт боковой платформы
Порядковый номер детали: 050
|
|
3
|
43118-8522030-31
|
Щит N1 настила пола
Кол-во на "": 4
Модель: 43118
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 030
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
43118-8522030-33
|
Щит N1 настила пола
Кол-во на "": 4
Модель: 43118
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 030
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
43118-8522040-31
|
Щит N2 настила пола
Кол-во на "": 4
Модель: 43118
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 040
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
43118-8522040-33
|
Щит N2 настила пола
Кол-во на "": 4
Модель: 43118
Группа: Платформа
Подгруппа: 8522
Порядковый номер детали: 040
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
8
|
53212-8501024
|
Брус продольный передний
Кол-во на "": 2
Модель: 53212
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 024
|
|
8
|
532127-8501024
|
Брус продольный передний
Кол-во на "": 2
Модель: 532127
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 024
|
|
9
|
53212-8501026
|
Брус продольный средний
Кол-во на "": 2
Модель: 53212
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 026
|
|
9
|
532127-8501026
|
Брус продольный средний
Кол-во на "": 2
Модель: 532127
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 026
|
|
10
|
53212-8501027
|
Брус продольный задний
Кол-во на "": 2
Модель: 53212
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 027
|
|
10
|
532127-8501027
|
Брус продольный задний
Кол-во на "": 2
Модель: 532127
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 027
|
|
11
|
5320-8501033
|
Хомут крепления балки к продольному брусу
Кол-во на "": 18
Модель: 5320
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 033
|
|
12
|
5320-8501035
|
Прокладка хомута
Кол-во на "": 18
Модель: 5320
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 035
|
|
13
|
5320-8502072
|
Усилитель поперечной балки
Кол-во на "": 4
Модель: 5320
Группа: Платформа
Подгруппа: Борт боковой платформы
Порядковый номер детали: 072
|
|
14
|
5320-8521114
|
Угольник фиксирующий платформу верхний
Кол-во на "": 2
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 114
|
|
15
|
5320-8521117
|
Прокладка под головки болтов
Кол-во на "": 2
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 117
|
|
18
|
1/60432/21
|
Болт М8-6gх16
Кол-во на "": 16
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
19
|
1/60436/21
|
Болт М8-6gх25
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
20
|
1/59705/21
|
Болт М10х1,25-6gх20
Кол-во на "": 8
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
21
|
853014
|
Болт М10х1,25-6gх90
Кол-во на "": 24
Покрытие: без покрытия
|
|
22
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 20
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
23
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 32
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
24
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 72
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
25
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 20
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
26
|
1/05168/77
|
Шайба 10 пружинная
Кол-во на "": 8
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
27
|
1/26467/01
|
Шайба плоская 8х20
Кол-во на "": 16
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты
Вид изделия: 90-99 - детали, соединяющие трубопроводы, резьбовые пробки
Вид покрытия: 6 - фосфатное с промасливанием (П2)
|
