| № поз. |
Номер детали |
Наименование детали |
|

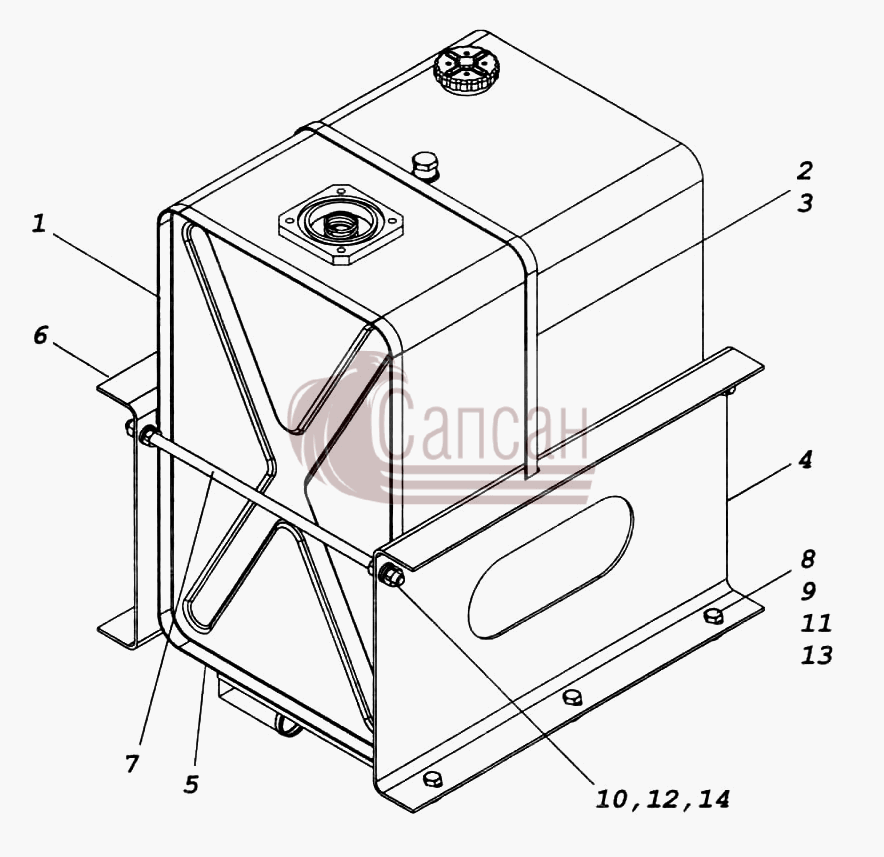

1
|
6520-8608010
|
Гидробак
Кол-во на "": 1
Модель: 6520
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Бак масляный
Порядковый номер детали: 010
|
|
2
|
5320-1101110-10
|
Хомут крепления в сборе
Кол-во на "": 1
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 110
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
5320-1311068
|
Прокладка хомута
Кол-во на "": 1
Модель: 5320
Группа: Система охлаждения
Подгруппа: Бачок расширительный
Порядковый номер детали: 068
|
|
4
|
6522-8608162
|
Боковина
Кол-во на "": 1
Модель: 6522
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Бак масляный
Порядковый номер детали: 162
|
|
5
|
6522-8608163
|
Прокладка гидробака
Кол-во на "": 1
Модель: 6522
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Бак масляный
Порядковый номер детали: 163
|
|
6
|
6522-8608164
|
Боковина
Кол-во на "": 1
Модель: 6522
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Бак масляный
Порядковый номер детали: 164
|
|
7
|
6522-8608170
|
Стяжка
Кол-во на "": 2
Модель: 6522
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Бак масляный
Порядковый номер детали: 170
|
|
8
|
1/59707/21
|
Болт М10х1,25-6gх25
Кол-во на "": 6
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
9
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
10
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
11
|
1/26386/01
|
Шайба плоская 10,6х18х2
Кол-во на "": 6
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
12
|
1/05200/01
|
Шайба плоская 12х22х3
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
13
|
1/05168/73
|
Шайба 10 пружинная
Кол-во на "": 6
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
14
|
1/05170/73
|
Шайба 12 пружинная
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
