Насос топливный высокого давления (ТНВД)

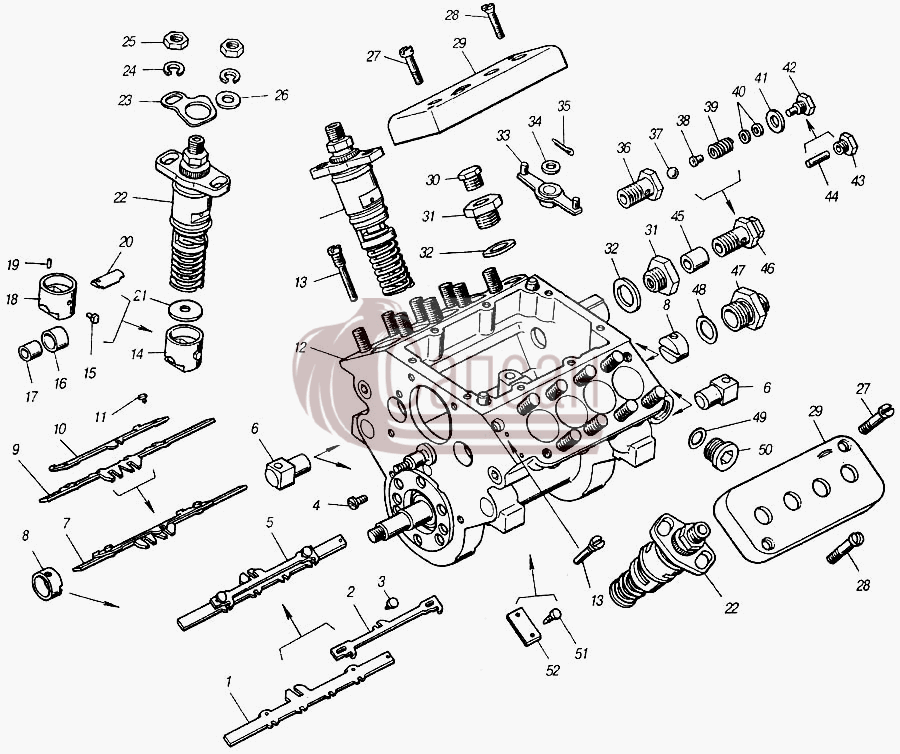

Насос топливный высокого давления (ТНВД)КамАЗ 4310 (каталог 2004 г)
Масштаб: - +  100%  Изображение целиком
№ поз. Номер детали Наименование детали
1 33-1111039 Рейка левая
2 33-1111044-10 Фиксатор
3 33-1111057-10 Ось
4 870354 Винт М6х16
5 33-1111027-01 Рейка левая в сборе
6 33-1111028 Палец
7 33-1111031 Рейка правая в сборе
8 33-1111042 Втулка
9 33-1111040 Рейка правая
10 33-1111044-10 Фиксатор
11 33-1111057-10 Ось
12 33-1111020 Корпус в сборе
13 33-1111418 Винт стопорный
14 33-1111136 Толкатель плунжера в сборе
15 236-1106246 Сухарь
16 33-1111140 Ролик
17 33-1111144 Втулка
18 33-1111138 Толкатель
19 870751 Штифт
20 33-1111142 Ось ролика
21 33-1111575 Пята упорная
22 33-1111050-01 Секция ТНВД в сборе
23 33-1111096 Шайба стопорная
24 1/05168/77 Шайба 10 пружинная
25 1/21647/21 Гайка М10х1,25-6Н
26 1/26386/71 Шайба плоская 10х18
27 33-1111126 Винт М6
28 870355 Винт М6-6gх32
29 33-1111098 Кожух защитный
30 870885 Пробка М14х1,5-6g
31 33-1111032 Ввертыш М14х1,5-М20х1,5
32 1/02574/60 Прокладка 20х26х1,5
33 33-1111400 Рычаг
34 870615 Шайба 7
35 1/07342/01 Шплинт разводной 2х15
36 33-1111285 Корпус
37 33-1111325 Шарик IV 6,35Н мм
38 33-1111290 Направляющая
39 33-1111289 Пружина
40 870617 Шайба регулировочная 3,3х5,5х0,5
41 1/02844/60 Прокладка уплотнительная 10х16х1,5
42 33-1111300 Пробка в сборе
43 33-1111301 Пробка
44 1/03324/16 Штифт 3х16
45 33-1111306 Заглушка
46 33-1111282 Клапан перепускной
47 870890 Пробка М27х1,5
48 33-1112342 Кольцо уплотнительное
49 33-1111054 Кольцо уплотнительное
50 33-1111049 Пробка
51 33-1111910 Гвоздь нарезной
52 33-3904016-30 Табличка
