| № поз. |
Номер детали |
Наименование детали |
|

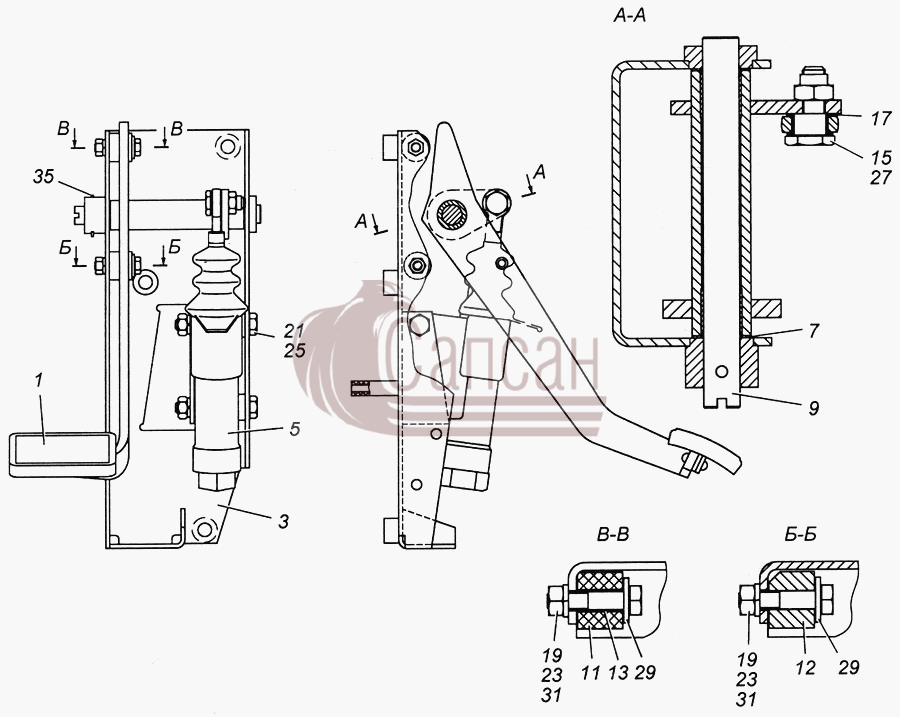

1
|
5320-1602010
|
Педаль сцепления в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 010
|
|
3
|
53205-1602063
|
Кронштейн оси педали сцепления (сварка)
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 53205
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 063
|
|
5
|
5320-1602510-10
|
Главный цилиндр управления сцеплением в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 510
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
7
|
5320-1602023
|
Шайба упорная ступицы педали сцепления
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 023
|
|
9
|
5320-1602055
|
Ось педали сцепления
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 055
|
|
11
|
5320-1602070
|
Ограничитель хода педали сцепления
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 070
|
|
12
|
53205-1602070
|
Ограничитель хода педали сцепления
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 53205
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 070
|
|
13
|
5320-1602071
|
Втулка распорная
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 071
|
|
15
|
5320-1602571
|
Палец толкателя главного цилиндра управления сцеплением
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 571
|
|
17
|
5320-1602573
|
Втулка пальца толкателя главного цилиндра управления сцеплением
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 573
|
|
19
|
1/60439/21
|
Болт М8-6gх35
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
21
|
1/13437/21
|
Болт М10х1,25-6gх65
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
23
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
25
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
27
|
251646
|
Гайка М10х1,25-6Н ОСТ 37.001.197-75
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
|
29
|
1/26467/01
|
Шайба плоская 8х20х2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
31
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
33
|
1/05168/77
|
Шайба 10 пружинная
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
35
|
1/07350/01
|
Шплинт 4,7х50
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
