| № поз. |
Номер детали |
Наименование детали |
|
|

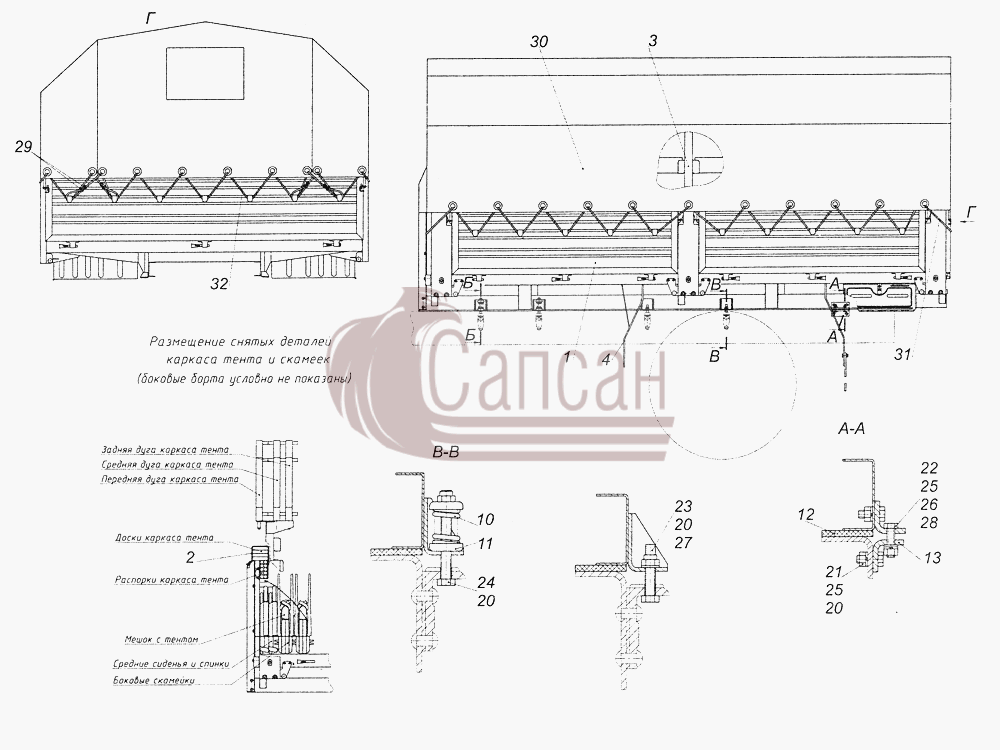

43501-8500008-81
|
Установка платформы
Примечание:
Модель: 43501
Группа: Платформа
Подгруппа: Платформа в сборе
Порядковый номер детали: 008
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
43501-8500008-83
|
Установка платформы
Примечание:
Модель: 43501
Группа: Платформа
Подгруппа: Платформа в сборе
Порядковый номер детали: 008
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
43501-8500010-81
|
Платформа
Кол-во на "": 1
Модель: 43501
Группа: Платформа
Подгруппа: Платформа в сборе
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
5350-8501196-70
|
Прижим
Кол-во на "": 2
Модель: 5350
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 196
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
43501-8508008-81
|
Каркас тента
Кол-во на "": 1
Модель: 43501
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 008
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
43501-8511008-81
|
Установка брызговиков
Кол-во на "": 1
Модель: 43501
Группа: Платформа
Подгруппа: Брызговики платформы
Порядковый номер детали: 008
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
10
|
43501-8500107-81
|
Пружина крепления платформы
Кол-во на "": 4
Модель: 43501
Группа: Платформа
Подгруппа: Платформа в сборе
Порядковый номер детали: 107
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
11
|
43501-8500109-81
|
Шайба крепления платформы
Кол-во на "": 8
Модель: 43501
Группа: Платформа
Подгруппа: Платформа в сборе
Порядковый номер детали: 109
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
12
|
43501-8501019-70
|
Прокладка лонжерона
Кол-во на "": 2
Модель: 43501
Группа: Платформа
Подгруппа: Основание платформы
Порядковый номер детали: 019
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
13
|
5320-8521115
|
Угольник фиксирующий платформу, нижний
Кол-во на "": 2
Модель: 5320
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 115
|
|
20
|
251649
|
Гайка М16х1,5-6Н ОСТ 37.001.197-97
Кол-во на "": 8
Покрытие: без покрытия
|
|
21
|
1/55405/21
|
Болт М12х1,25-6gх35
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
22
|
1/55407/21
|
Болт М12х1,25-6gх45
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
23
|
1/12541/21
|
Болт М16х1,5-6gх80
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
24
|
1/59821/21
|
Болт М16х1,5-6gх140
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
25
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 8
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
26
|
1/05200/01
|
Шайба плоская 12х22х3
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
27
|
1/05202/01
|
Шайба плоская 16,8х28х3
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
28
|
1/05170/77
|
Шайба 12 пружинная
Кол-во на "": 8
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
29
|
1/21710/90
|
Хомут в сборе L=310
Кол-во на "": 8
Примечание:
Крепежная деталь: да
Материал: смешанные материалы (сборка)
Покрытие: без покрытия
|
|
30
|
8287-8508020-81
|
Тент платформы
Кол-во на "": 1
Модель: 8287
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 020
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
31
|
8287-8508346-81
|
Шнур
Кол-во на "": 1
Модель: 8287
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 346
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
32
|
8287-8508347-81
|
Шнур
Кол-во на "": 1
Модель: 8287
Группа: Платформа
Подгруппа: Тент платформы
Порядковый номер детали: 347
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
