| № поз. |
Номер детали |
Наименование детали |
|
|
5320-1001048
|
Кронштейн задней опоры силового агрегата
Модель: 5320
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 048
|
|
|
5320-1001173
|
Кронштейн балки поддерживающей опоры силового агрегата
Модель: 5320
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 173
|
|
|
53205-1001006-10
|
Кронштейн крепления силового агрегата передний в сборе
Модель: 53205
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 006
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
53205-1001125
|
Кронштейн силового агрегата
Модель: 53205
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 125
|
|
|
53228-1001005
|

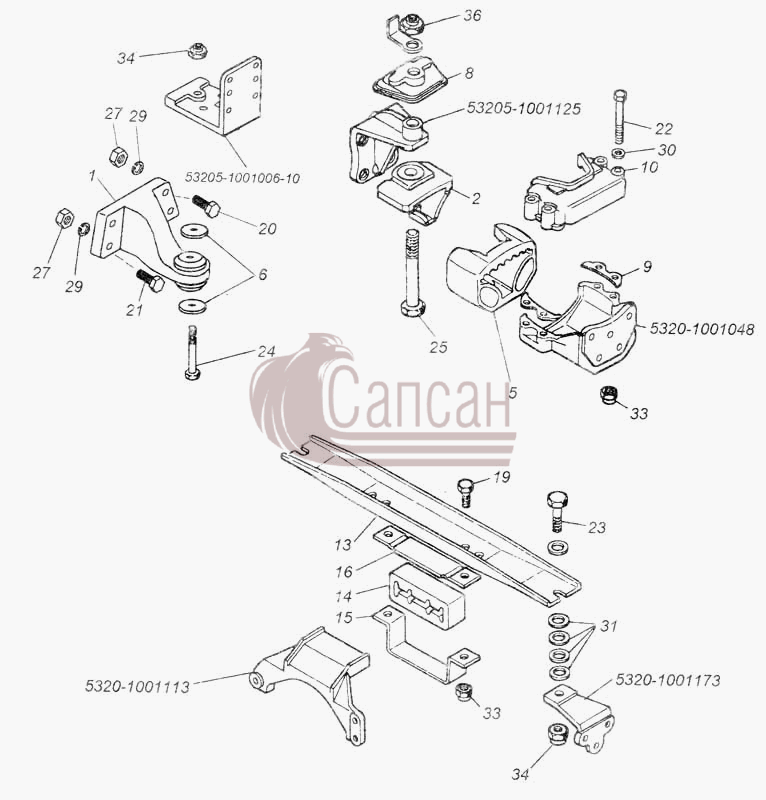

Установка силового агрегата
Модель: 53228
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 005
|
|
1
|
53229-1001015
|
Кронштейн передней опоры силового агрегата
Кол-во на "": 2
Модель: 53229
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 015
|
|
2
|
5320-1001062-10
|
Башмак задней опоры силового агрегата в сборе
Кол-во на "": 2
Модель: 5320
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 062
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
5320-1001051
|
Подушка задней опоры силового агрегата
Кол-во на "": 2
Модель: 5320
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 051
|
|
6
|
53205-1001071
|
Шайба опорная
Кол-во на "": 4
Модель: 53205
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 071
|
|
8
|
5320-1001075
|
Колпак защитный подушки задней опоры
Кол-во на "": 2
Модель: 5320
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 075
|
|
9
|
5320-1001085
|
Прокладка регулировочная задней опоры
Кол-во на "": 4
Модель: 5320
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 085
|
|
10
|
5320-1001109
|
Крышка задней опоры силового агрегата
Кол-во на "": 2
Модель: 5320
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 109
|
|
13
|
5320-1001171
|
Балка поддерживающей опоры силового агрегата
Модель: 5320
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 171
|
|
14
|
5320-1001179
|
Подушка поддерживающей опоры силового агрегата
Модель: 5320
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 179
|
|
15
|
54112-1001185
|
Обойма подушки поддерживающей опоры силового агрегата
Модель: 54112
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 185
|
|
16
|
5320-1001187
|
Накладка подушки поддерживающей опоры силового агрегата
Модель: 5320
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 187
|
|
19
|
1/55404/21
|
Болт М12х1,25-6gх30
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
20
|
1/55408/21
|
Болт М12х1,25-6gх50
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
21
|
1/55407/21
|
Болт М12х1,25-6gх45
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
22
|
1/55416/21
|
Болт М12х1,25-6gх100
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
23
|
1/59775/21
|
Болт М14х1,5-6gх60
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
24
|
1/59818/31
|
Болт М16х1,5-6gх120
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
25
|
1/59903/21
|
Болт М20х1,5-6gх160
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
27
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
29
|
1/05170/77
|
Шайба 12 пружинная
Кол-во на "": 8
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
30
|
1/05200/01
|
Шайба плоская 12х22х3
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
31
|
1/05201/01
|
Шайба плоская 14,8х26х3
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
33
|
251647
|
Гайка М12х1,25-6Н ОСТ 37.001.197-97
Покрытие: без покрытия
|
|
33
|
251647
|
Гайка М12х1,25-6Н ОСТ 37.001.197-97
Покрытие: без покрытия
|
|
34
|
251648
|
Гайка М14х1,5-6Н ОСТ 37.001.197-75
Покрытие: без покрытия
|
|
36
|
853528
|
Гайка М20х1,5-6Н
Кол-во на "": 2
Покрытие: без покрытия
|
