| № поз. |
Номер детали |
Наименование детали |
|

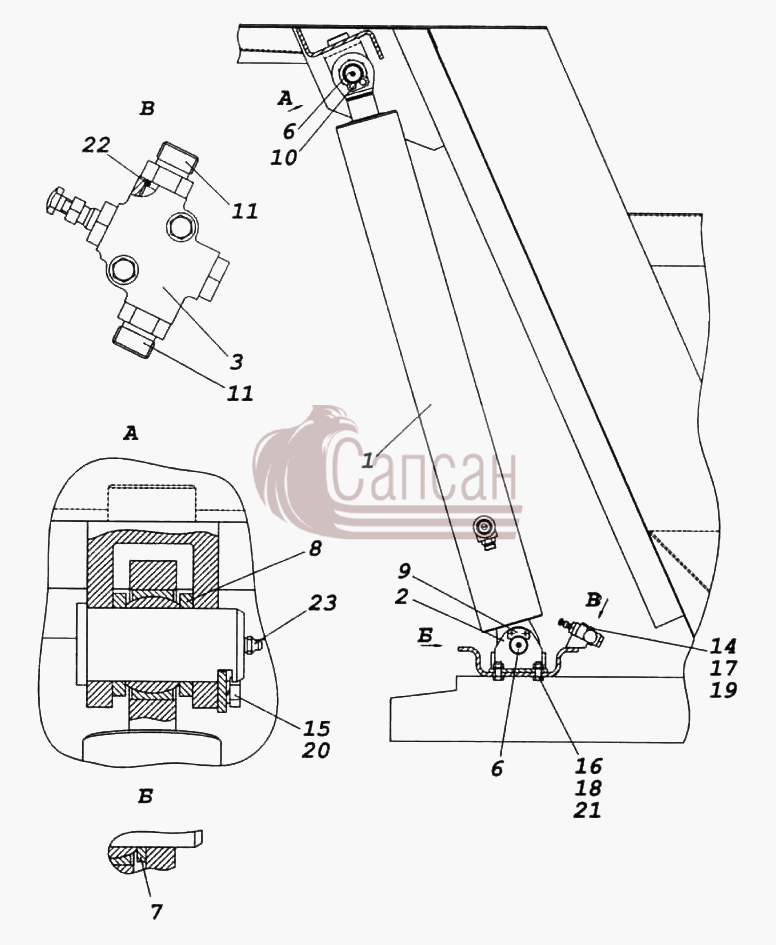

1
|
6520-8603010-10
|
Гидроцилиндр
Кол-во на "": 1
Модель: 6520
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
6520-8603160
|
Кронштейн гидроцилиндра
Кол-во на "": 1
Модель: 6520
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 160
|
|
3
|
5511-8614010-10
|
Клапан ограничительный
Кол-во на "": 1
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: 8614
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
6
|
6520-8603052
|
Ось гидроцилиндра
Кол-во на "": 2
Модель: 6520
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 052
|
|
7
|
5513-8603054
|
Шайба упорная
Кол-во на "": 2
Модель: 5513
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 054
|
|
8
|
6520-8603055
|
Шайба упорная
Кол-во на "": 2
Модель: 6520
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 055
|
|
9
|
5513-8603074
|
Планка стопорная
Кол-во на "": 1
Модель: 5513
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 074
|
|
10
|
9509-8603374
|
Планка стопорная
Кол-во на "": 1
Модель: 9509
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Гидроподъемник
Порядковый номер детали: 374
|
|
11
|
6520-8607036
|
Штуцер
Кол-во на "": 2
Модель: 6520
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: 8607
Порядковый номер детали: 036
|
|
14
|
1/60442/21
|
Болт М8-6gх50
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
15
|
1/59703/21
|
Болт М10х1,25-6gх16
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
16
|
1/13905/21
|
Болт М16х1,25-6gх40
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
17
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
18
|
1/21641/11
|
Гайка М16х1,5-6Н
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
19
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 2
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
20
|
1/05172/77
|
Шайба 16 пружинная
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
21
|
1/05172/73
|
Шайба 16 пружинная
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
22
|
Кольцо 021-025-25-2-2
|
Кольцо 021-025-25-2-2
Кол-во на "": 2
|
|
23
|
864006
|
Масленка 1.3.Ц6хр.ГОСТ 19853-74
Кол-во на "": 2
Покрытие: без покрытия
|
