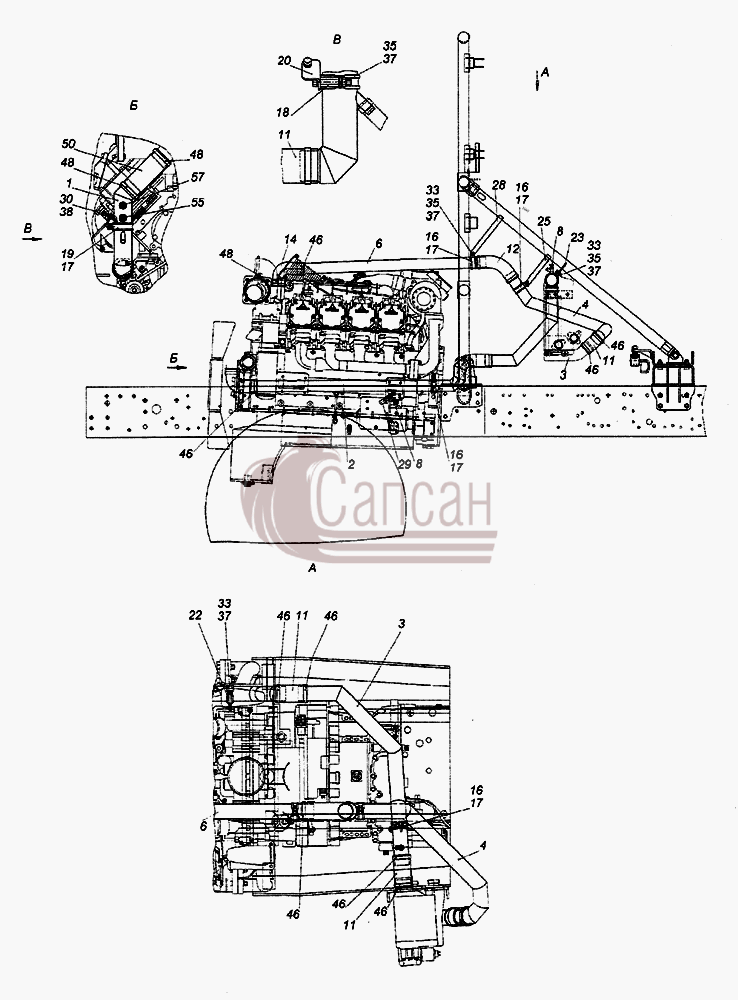

Установка труб теплообменника ретардера

Установка труб теплообменника ретардераКамАЗ 65226
Масштаб: - +  100%  Изображение целиком
№ поз. Номер детали Наименование детали
1 6522-1303410-99 Труба с бонками
2 6522-1303420-99 Труба подводящая передняя
3 6522-1303430-99 Труба подводящая задняя
4 6522-1303440-99 Труба отводящая задняя
6 6522-1303470-99 Труба отводящая передняя
8 5320-8105010-01 Кран сливной в сборе
11 6522-1303010-99 Рукав
12 5297-1303024 Рукав
14 5297-1303025 Рукав
16 5297-1303076 Хомут
17 5297-1303079 Прокладка хомута
18 6522-1303416-99 Шестигранник
19 6522-1303417-99 Хомут
20 53205-8106044 Кронштейн крепления выхлопной трубы
22 6522-1303428-99 Стойка
23 6522-1303438-99 Кронштейн трубы подводящей задней
25 6522-1303448-99 Кронштейн трубы отводящей задней
28 6522-1303478-99 Кронштейн трубы отводящей передней
29 5320-1305043 Трубка
30 45104991051700 Болт М12-6gх30
33 1/13069/21 Болт М10х1,25-6gх30
35 1/21647/11 Гайка М10х1,25-6Н
37 1/05168/77 Шайба 10 пружинная
38 1/05170/77 Шайба 12 пружинная
46 45104998010590 Хомут ТОRRО 60-80/12-С7W1
48 45104998010690 Хомут ТОRRО70-90/12-С7W1
50 45104130300190 0117-0548 рукав L=185 мм фирма Deutz
51 45104130300290 4171-20600 рукав L=150 мм фирма Gates
52 45104130300390 34577/4 рукав L=150 мм фирма James Dawson
55 4573825081 Датчик ТМ 100А-0 ТУ 37.003.568-77
57 4573825172 Датчик ТМ 111-08 ТУ 37.003.569-90
