| № поз. |
Номер детали |
Наименование детали |
|
1
|
4308-1201010
|
Глушитель выпуска
Кол-во на "": 1
Модель: 4308
Группа: Система выпуска газов двигателя
Подгруппа: Глушитель
Порядковый номер детали: 010
|
|
2
|
4308-1203010-70
|
Труба приемная
Кол-во на "": 1
Модель: 4308
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
4308-1203011-22
|
Труба передняя
Кол-во на "": 1
Модель: 4308
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 011
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
4308-1203012-21
|
Металлорукав
Кол-во на "": 1
Модель: 4308
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 012
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
4308-1203013-70
|
Труба задняя
Кол-во на "": 1
Модель: 4308
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 013
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
6
|
4808-1203014-22
|
Труба промежуточная
Кол-во на "": 1
Модель: 4808
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 014
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
7
|
4308-1203015-21
|
Труба выпускная
Кол-во на "": 1
Модель: 4308
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 015
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
8
|
4308-1203032-32
|
Кронштейн
Кол-во на "": 1
Модель: 4308
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 032
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
9
|
4308-1203041
|
Кронштейн глушителя
Кол-во на "": 2
Модель: 4308
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 041
|
|
10
|
5320-1203047
|
Хомут в сборе
Кол-во на "": 2
Модель: 5320
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 047
|
|
14
|
43118-1101119
|
Проставка
Кол-во на "": 3
Модель: 43118
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 119
|
|
15
|
5320-1203020
|
Прокладка фланца
Кол-во на "": 4
Модель: 5320
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 020
|
|
17
|
5511-1203023
|
Прокладка
Кол-во на "": 1
Модель: 5511
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 023
|
|
18
|
54115-1203023
|
Прокладка
Кол-во на "": 4
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 023
|
|
20
|
4308-1203030-70
|
Кронштейн приемной трубы
Кол-во на "": 1
Модель: 4308
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 030
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
23
|
541121-1203184
|
Кронштейн
Кол-во на "": 1
Модель: 541121
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 184
|
|
24
|
54115-1203061
|
Стремянка
Кол-во на "": 2
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 061
|
|
25
|
5320-1203065
|
Стремянка
Кол-во на "": 1
Модель: 5320
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 065
|
|
30
|
1/59707/21
|
Болт М10х1,25-6gх25
Кол-во на "": 9
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
31
|
1/13070/21
|
Болт М10х1,25-6gх40
Кол-во на "": 15
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
34
|
1/59724/31
|
Болт М10х1,25-6gх130
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
35
|
1/59726/31
|
Болт М10х1,25-6gх140
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
39
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 38
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
41
|
1/26386/01
|
Шайба плоская 10,6х18х2
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
42
|
1/26468/01
|
Шайба плоская 10,2х25х2
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
43
|
1/05200/01
|
Шайба плоская 12х22х3
Кол-во на "": 5
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
45
|
1/05168/77
|
Шайба 10 пружинная
Кол-во на "": 34
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
46
|
1/05170/77
|
Шайба 12 пружинная
Кол-во на "": 3
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
50
|
45104120000190
|
Хомут специальный 3354862
Группа: Лебедка
Подгруппа: 4510
Порядковый номер детали: 412
|
|
51
|
45104991052000
|
Болт М12-6gх45 356-70520
Кол-во на "": 3
Группа: Лебедка
Подгруппа: 4510
Порядковый номер детали: 499
|

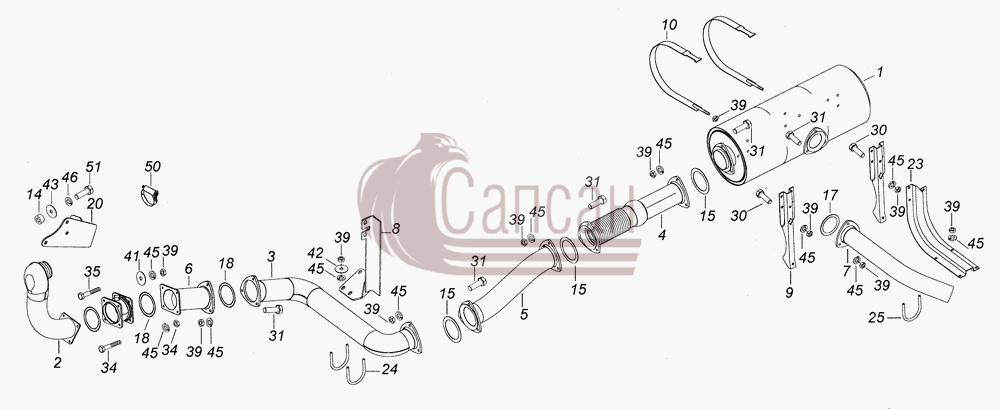

/20.gif "4308-1200002 Установка системы выпускаКамАЗ-4308 (2008)")
